Вентс ОВК 4Е 550 представляет собой осевой вентилятор для монтажа в проеме наружной стены. Используется для вытяжной или приточной вентиляции. Способен перемещать воздух с производительностью 8800 м3/ч и температурой от -30°С до + 60°С. Данная модель оборудована круглой пластиной для монтажа и устанавливается в наружную стену в круглый проем диаметром 570 мм. В вентиляторе используется однофазный четырехполюсный двигатель, возможна регулировка производительности вентилятора регулятором скорости РС-1-400 (поставляется отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 2.55 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 550 |
| Производительность, м3/ч | 8800 |
| Скорость вращения, мин-1 | 1300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 70 |
| Максимальная температура перемещаемого воздуха, С | -30...+60 |
| Вес, кг | 16.5 |
| Защита, класс | IP24 |
| Размер патрубка, мм | 550 |

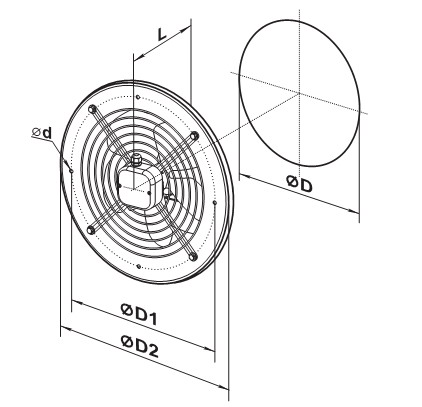

Габаритные размеры
| Размеры | D | D1 | D2 | d | L |
| мм | 570 | 645 | 710 | 11 | 280 |
Диаграмма
Конструкция
Корпус и крыльчатка вентилятора Вентс ОВК 4Е 550 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ВКФ имеет наружную клеммную коробку на корпусе вентилятора.
Двигатель
В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащенные встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование плавного регулятора скорости (поставляется отдельно) РС-4-ПС
Монтаж
Вентилятор осевой устанавливается на поверхность стены при помощи квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ВКФ устанавливается в канал при помощи соединительных фланцев. Подача питания на вентилятор осуществляется через выносную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Документация
(инструкция в формате pdf, откроется в новой вкладке)
