Приточная установка для дома Вентс МПА 2500 Е3 предназначена для использования в системах вентиляции для подачи свежего воздуха. Установка оборудована фильтром грубой очистки и электрическим нагревателем для подогрева наружного воздуха. Вентиляционный агрегат может обеспечить максимальную производительность 2500 м3/ч, для подогрева используется нагреватель с потребляемой мощностью 18 кВт. Агрегат можно использовать только с сетью воздуховодов сечением 500х300 мм.
Монтаж установки необходимо производить в закрытом помещении с плюсовой температурой. Данная модель поставляется со встроенной системой автоматического регулирования режимами работы.
Корпус
Корпус установки Вентс МПА 2500 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для предотвращения потерь тепла и понижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.
Фильтр
Для предотвращения попадания загрязнений в наружном воздухе в систему вентиляции в установке предусмотрен фильтр со сменной кассетой. Класс фильтрации G4.
Нагреватель
Подогрев приточного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.
Вентилятор
В установке применяется центробежный вентилятор с загнутыми вперед лопатками. Для защиты двигателя вентилятора предусмотрено тепловая защита с автоматическим перезапуском. В электродвигатели используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.
Управление установкой
Установка оборудована встроенной системой автоматики на базе контроллера и готова к работе.
Функции встроенной системы автоматики приточной установки
- включение и выключение установки
- защита калорифера от перегрева
- сигнализация о необходимости чистки фильтров или из замены
- возможность регулировки производительности приточной установки. Регулировка ступенчатая - возможны 3 скорости.
- работа установки по таймеру
Монтаж
Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, гардеробная) или в основных под потолком или в нише.
Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания необходим доступ к установки, т.е. требуется предусмотреть ревизионный люк или другой способ.
Использование установки на примере вентиляции офиса
В запотолочном пространстве монтируется приточная установка МПА. Для забора воздуха и выброса в наружных стенах выполняются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до требуемой температуры и от установки подается через сеть воздуховодов посредством решеток в кабинеты. Удаления воздуха происходит с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется требуемый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентилятора, Вт | 650 |
| Ток вентилятора, А | 2,84 |
| Мощность электрического нагревателя, Вт | 18000 |
| Ток электрического нагревателя, А | 26 |
| Суммарная мощность установки, Вт | 18650 |
| Суммарный ток, А | 28,84 |
| Производительность, м3/ч | 2500 |
| Скорость вращения, мин-1 | 1000 |
| Уровень шума на расстоянии 3 м, дБ(А) | 45 |
| Максимальная температура перемещаемого воздуха, С | -25....+45 |
| Вес, кг | 62 |
| Размер подключаемого воздуховода, мм | 500х300 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| мм | 500 | 520 | 649 | 600 | 300 | 320 | 480 | 800 | 680 |

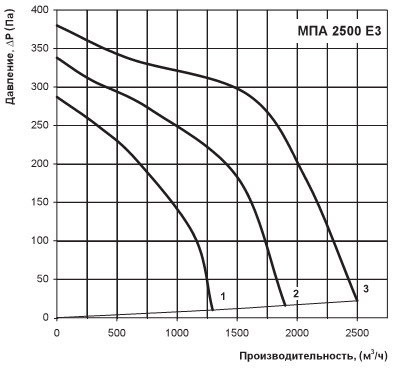

Диаграмма
