Приточно-вытяжная установка Вентс ВУТ 2000 Г предназначена для обеспечения вентиляцией помещений жилого или коммерческого назначения. Данная серия установок не использует в своей работе нагреватели, подогрев воздуха осуществляется за счет использования рекуператора тепла. Благодаря этому максимальное потребление установки составляет всего 300 Вт в час при номинальной производительности 2200 м3/ч.
Монтаж установки необходимо производить в закрытом помещении с плюсовой температурой, диаметр подсоединения воздуховодов 315 мм.
Корпус
Корпус установки изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).
Вентиляторы
Установка Вентс ВУТ 2000 Г оснащена приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.
Рекуператор
Рекуператор перекрестного тока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.
Управление
Управление скоростью вращения вентиляторов осуществляется при помощи четырехпозиционного переключателя, позволяющего выбрать минимальную, среднюю либо максимальную скорость или выключить установку.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентиляторов, Вт | 2x650 |
| Суммарная мощность установки, Вт | 1300 |
| Суммарный ток, А | 5.68 |
| Производительность, м3/ч | 2200 |
| Скорость вращения, мин-1 | 1150 |
| Уровень шума на расстоянии 3 м, дБ(А) | 65 |
| Максимальная температура перемещаемого воздуха, С | -25....+40 |
| Вес, кг | 96 |
| Размер подключаемого воздуховода, мм | 315 |

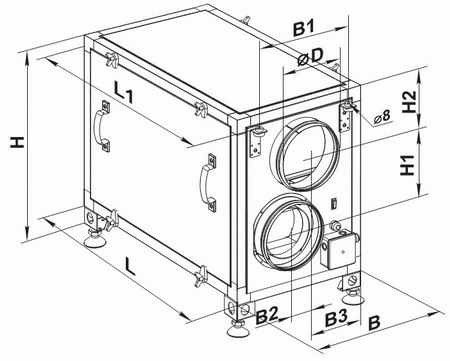

Габаритные размеры
| Размеры | D | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 |
| мм | 313 | 846 | 796 | 235 | 588 | 968 | 360 | 246 | 1000 | 1050 |

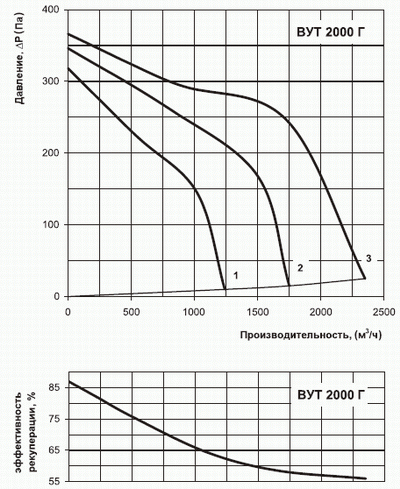

Диаграмма
Монтаж установки ВУТ Г
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
