Приточно-вытяжная установка Вентс ВУТ 300 Г мини ЕС

Данная установка снята с производства.

Приточно-вытяжная установка Вентс ВУТ 300 Г мини ЕС используется для вентиляции помещений квартиры, дома, офиса или коммерческих помещений. Эта серия установок оборудована моторами постоянного тока с высоким коэффициентом КПД. Установка может обеспечить приток воздуха и удаление отработанного с номинальной производительностью 345 м³/ч. Фактическое количество производительности зависит от аэродинамического сопротивления сети воздуховодов и комплектующих (длина воздуховодов, количество поворотов, решеток, клапанов и т.д.). Максимальное потребление установки составляет всего 210 Вт, что позволяет значительно уменьшить затраты на оплату электроэнергии.

Установка используется совместно с сетью воздуховодов сечением 125 мм, монтаж ВУТ мини необходимо осуществлять в горизонтальном положении в закрытом помещении с плюсовой температурой. Так как при работе установке используется рекуперация тепла, необходимо предусмотреть вывод дренажа от установки на улицу или в систему канализации.

Корпус

Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором и рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

Вентиляторы

Установка Вентс ВУТ 300 Г мини ЕС оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператор

Пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания.

В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре входящего в рекуператор с другой стороны приточного воздуха в среднем ниже -5°С конденсат в вытяжных каналах может замерзать.

Во избежание процесса обмерзания рекуператора применяются электронная защита от обмерзания. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.

Управление

Осуществляется при помощи внешнего управляющего сигнала 0-10 В (например, при помощи регулятора Р-1/010 для ЕС-моторов). Регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров системы. При изменении значения управляющего фактора ЕС-мотор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны откидной боковой панели.

Технические характеристики

Габаритные размеры

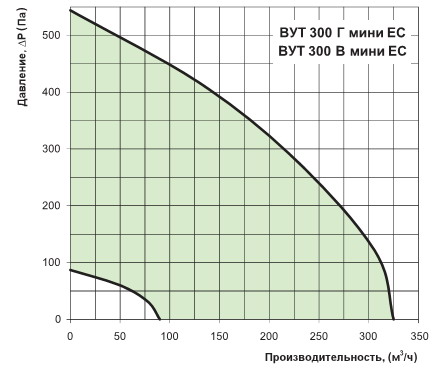

Диаграмма

Документация

Видеопособие по монтажу системы вентиляции в квартире на базе установки ВУТ 300 мини
