Приточно-вытяжная установка Вентс ВУТ 3000 ПЭ ЕС

Вентс ВУТ 3000 ПЭ ЕС представляет собой компактную приточно-вытяжную установку с рекуперацией тепла и электрическим нагревом. Установка предназначена для обеспечения полноценной вентиляцией жилых или коммерческих помещений. Для нагрева свежего воздуха используется рекуператор и электрический нагреватель мощностью 18 кВт. Номинальная производительность установки составляет 4000 м³/ч.

Вентиляционная установка поставляется полностью готовой к работе, комплектуется системой автоматики. К агрегату подключаются воздуховоды с диаметром 400 мм или прямоугольные воздуховоды с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 50 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установках Вентс ВУТ 3000 ПЭ ЕС применяется пластинчатый рекуператор перекрестного тока из алюминия. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрокалорифер (для установок ВУТ ПЭ). Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и нагревает воздух, поступающий в помещение.

Автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу.

На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ПЭ (ЕС)

Установка ВУТ ПЭ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01.

Установка ВУТ ПЭ ЕС А7 комплектуется пультом с монохромным ЖК дисплеем ПУ ЖК 01

В системе автоматики установки доступны следующие функции:

• включение и выключение установки;
• возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
• возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, менять производительность установки;
• возможность управлять электроприводами воздушных заслонок;
• при включении и выключении установки отрабатываются необходимые алгоритмы;
• работа установки по недельному таймеру;
• активная защита от перегрева ТЭНов калорифера;
• исключение работы электрокалорифера без включения вентилятора;
• установлены два термостата для защиты электрокалорифера от перегрева;
• система автоматики защищена от короткого замыкания автоматическим выключателем;
• контролируется степень засорения фильтра.

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки;
• установку необходимого расхода воздуха;
• установку необходимой температуры приточного воздуха;
• отображение комнатной температуры;
• отображение неисправности (аварийной ситуации).

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

Технические характеристики

Габаритные размеры

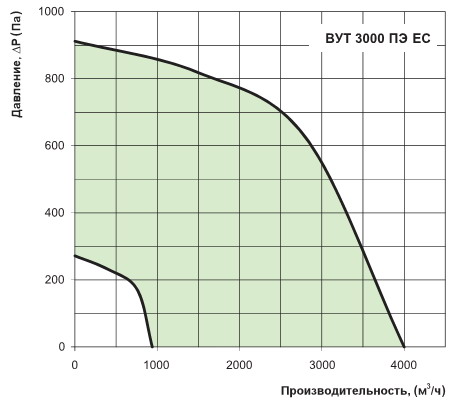

Диаграмма
