Вытяжной вентилятор прямоугольный Вентс ВКПФИ 4Д 500х250 является шумоизолированным канальным вентилятором для работы в составе приточной или вытяжной вентиляции. Шумоизоляция минеральной ватой 50 мм позволяет использовать вентилятор для вентиляции помещений с высокими требованиями к уровню шума. Оборудован трехфазным двигателем.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 0,94 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 570 |
| Производительность, м3/ч | 1850 |
| Скорость вращения, мин-1 | 1270 |
| Уровень шума на расстоянии 3 м, дБ(А) | 44 |
| Максимальная температура перемещаемого воздуха, С | -20...+40 |
| Вес, кг | 41 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 500х250 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 570 | 250 | 270 | 290 | 410 | 640 |

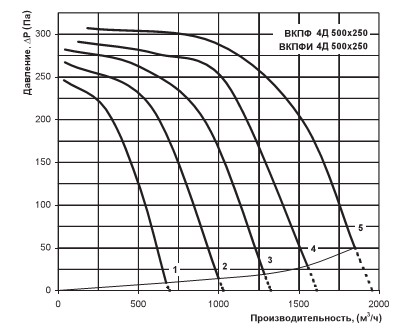

Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Д 500х250 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулировка ступенчатая
Трехфазный регулятор скорости Вентс серии РСА5Д-1,5-Т* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжениям 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавная регулировка частотным преобразователем
Частотный регулятор Вентс серии ВФЕД-200-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно запитывать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
