Пластинчатый рекуператор Вентс ПР 150 G4 используется для рекуперации тепла в системах вентиляции и кондиционирования. Рекуператор подсоединяются к воздуховодам диаметром 150 мм. Применение рекуператора позволяет уменьшить потери тепловой энергии на нагрев приточного воздуха, что существенно снижает эксплуатационные затраты.
Рекуператор комплектуется двумя фильтрами с классом очистки G4. Эффективность рекуперации до 75%.
Из чего состоит
Корпус выполнен из алюмоцинковой стали. Внутренняя часть изолирована пенофолом для уменьшения уровня шума и потерь тепла. Теплообмен происходит через утилизатор из тонких полистирольных пластин с высокоэффективной теплопередачей. В рекуператорах предусмотрена возможность дренажа конденсата (который может образовываться на поверхностях теплообменника) в нижней части устройства.
Технические характеристики
| Параметр | Величина |
| Размер патрубка, мм | 150 |
| Класс фильтрации | G4 |

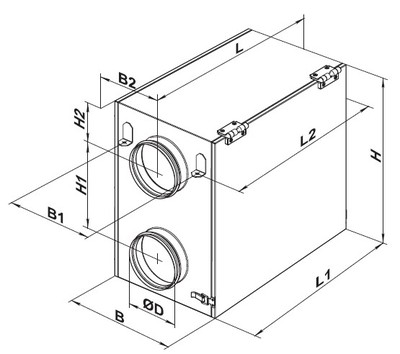

Габаритные размеры
| Размеры | D | B | B1 | B2 | H | H1 | H2 | L | L1 | L2 |
| мм | 149 | 329 | 239 | 165 | 510 | 266 | 122 | 609 | 510 | 540 |

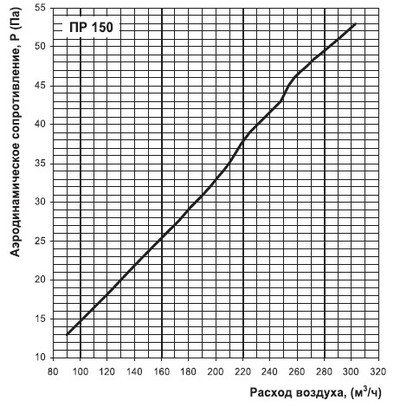

Диаграмма
Монтаж

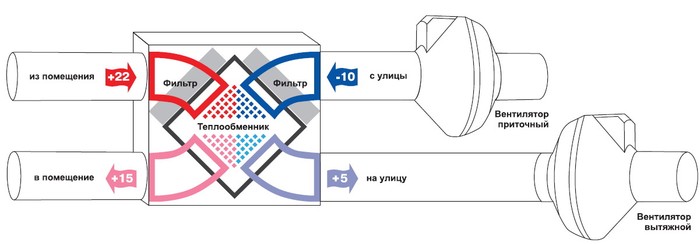

Пример использования рекуператора с круглыми канальными вентиляторами
Рекуператор устанавливается в закрытом помещении с температурой окружающего воздуха от 1°C до +40°С и с относительной влажностью не выше 80%.
Устройство должно быть смонтировано таким образом, чтобы к нему был доступ для сервисного обслуживания или ремонта. Подвешивается на резьбовых стержнях (шпильках) к потолку или кронштейнам.
При монтаже необходимо руководствоваться инструкцией по эксплуатации в разделе Документация.
Документация
(Инструкция в формате pdf, откроется в новой вкладке)
