Прямоугольный канальный вентилятор Вентс ВКПИ 2Е 400х200 является шумоизолированным центробежным вентилятором. Используется в составе канальной системы приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +45°С. Вентилятор подсоединяется к другим элементам вентиляции или воздуховодам с сечением 400х200 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,6 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 138 |
| Производительность, м3/ч | 930 |
| Скорость вращения, мин-1 | 2600 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, С | -25...+45 |
| Вес, кг | 24,4 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 400х200 |

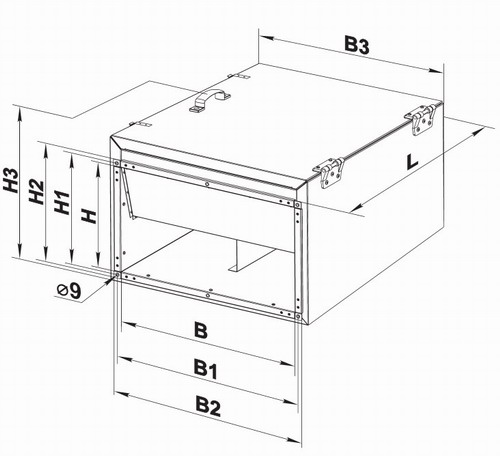

Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 400 | 420 | 440 | 500 | 200 | 220 | 240 | 360 | 500 |

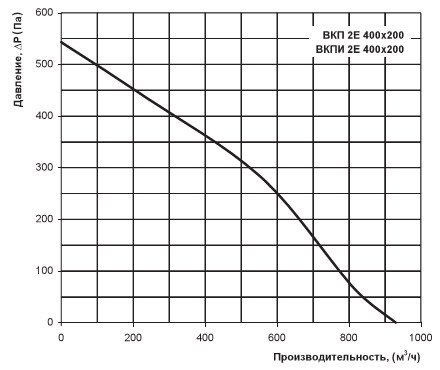

Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПИ 2Е 400х200 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопатками, изготовленное из оцинкованной стали. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).
Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-400 (приобретается отдельно).
Монтаж
Вентилятор канальный прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

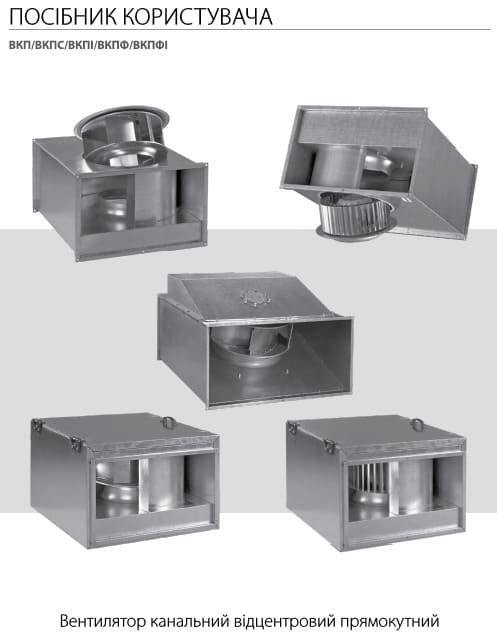

Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
