Вентилятор улитка Вентс ВЦУН 140-74-0,37-2 центробежного типа предназначен для использования в системах вентиляции. Максимальная производительность 710 м3/ч, диаметр рабочего колеса 140 мм. Вентилятор способен перемещать воздух с максимальной температурой до 60°С. Данная серия оборудована трехфазными асинхронными двигателями. Мощность двигателя 0.37 кВт.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 0,9 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 370 |
| Производительность, м3/ч | 710 |
| Скорость вращения, мин-1 | 2730 |
| Уровень шума на расстоянии 3 м, дБ(А) | 65 |
| Максимальная температура перемещаемого воздуха, С | 60 |
| Вес, кг | 9,3 |
| Защита, класс | IP54 |
| Диаметр рабочего колеса, мм | 140 |
| Ширина рабочего колеса, мм | 74 |

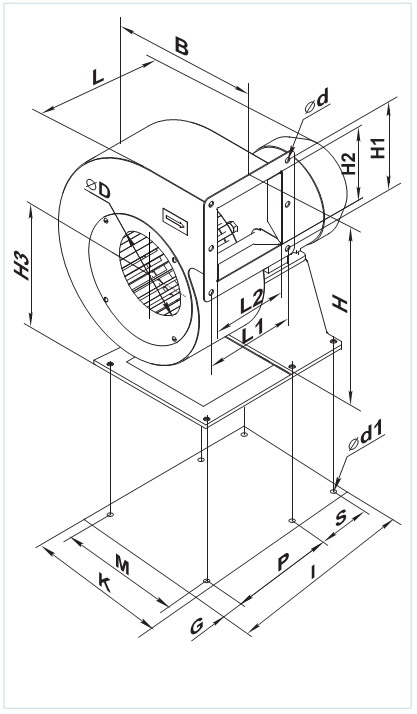

Габаритные размеры
| Размеры | D | d | B | H2 | H3 | H | H1 | M | P | l | G | L | K | L1 | S | L2 | d1 |
| мм | 140 | 8 | 242 | 92 | 144 | 323 | 125 | 20 | 124 | 234 | 18 | 309 | 253 | 125 | 80 | 95 | 10 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВЦУН 140-74-0,37-4 изготовлен из стали с полимерным покрытием. Вентилятор ВЦУН может быть исполнен как с направлением вращения рабочего колеса вправо, так и влево. В каждом из вариантов есть несколько положений корпуса, что делает возможным присоединение к воздуховоду под любым углом с шагом в 45°.
Двигатель
При изготовлении вентиляторов используются 2х-, 4х-, 6ти- или 8-ми полюсные трехфазные асинхронные двигатели, на оси которых устанавливается рабочее колесо с вперед загнутыми лопатками, изготовленное из оцинкованной стали. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 54.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулировка ступенчатая
Трехфазный регулятор скорости Вентс серии РСА5Д-1,5-Т* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжениям 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавная регулировка частотным преобразователем
Частотный регулятор Вентс серии ВФЕД-200-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно запитывать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Монтаж
Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.
Пример использования вентилятора
Гарантия
Изготовитель обеспечивает стабильную функциональность вентилятора на протяжении двухлетнего срока с момента розничной покупки, при условии соблюдения инструкций по транспортировке, хранению, установке и использованию.
Гарантийный ремонт выполняется в сервисном центре производителя в Украине.
