Вентилятор улитка Вентс ВЦУН 450х203-11,0-4 центробежного типа предназначен для использования в системах вентиляции. Максимальная производительность 19000 м3/ч, диаметр рабочего колеса 450 мм. Вентилятор способен перемещать воздух с максимальной температурой до 60°С. Данная серия оборудована трехфазными асинхронными двигателями. Мощность двигателя 11 кВт.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 24 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 11000 |
| Производительность, м3/ч | 19000 |
| Скорость вращения, мин-1 | 1450 |
| Уровень шума на расстоянии 3 м, дБ(А) | 84 |
| Максимальная температура перемещаемого воздуха, С | 60 |
| Вес, кг | 105 |
| Защита, класс | IP54 |
| Диаметр рабочего колеса, мм | 450 |
| Ширина рабочего колеса, мм | 203 |
Габаритные размеры
| Размеры | D | d | B | H2 | H3 | H | H1 | M | P | l | G | L | K | L1 | S | L2 | d1 |
| мм | 450 | 10 | 774 | 306 | 464 | 985 | 345 | 450 | 351 | 550 | 42 | 690 | 530 | 352 | 140 | 315 | 15 |

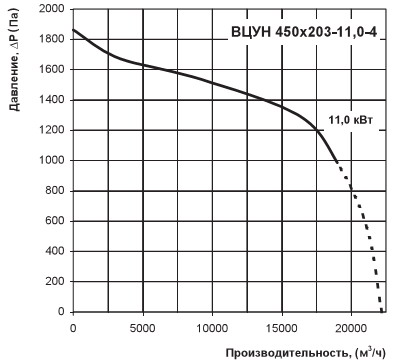

Диаграмма
Конструкция
Корпус вентилятора Вентс ВЦУН 450х203-11,0-4 изготовлен из стали с полимерным покрытием. Вентилятор ВЦУН может быть исполнен как с направлением вращения рабочего колеса вправо, так и влево. В каждом из вариантов есть несколько положений корпуса, что делает возможным присоединение к воздуховоду под любым углом с шагом в 45°.
Двигатель
При изготовлении вентиляторов используются 2х-, 4х-, 6ти- или 8-ми полюсные трехфазные асинхронные двигатели, на оси которых устанавливается рабочее колесо с вперед загнутыми лопатками, изготовленное из оцинкованной стали. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 54.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Регуляторы приобретаются отдельно.
Монтаж
Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.
Пример использования вентилятора
Гарантия
Изготовитель обеспечивает стабильную функциональность вентилятора на протяжении двухлетнего срока с момента розничной покупки, при условии соблюдения инструкций по транспортировке, хранению, установке и использованию.
Гарантийный ремонт выполняется в сервисном центре производителя в Украине.
Паспорт вентилятора
