Вентилятор вытяжной канальный Вентс 100 ВКОк с кронштейном

Вытяжной вентилятор канальный Вентс 100 ВКОк с кронштейном используется для вытяжной вентиляции совместно с прикрепленным с одной или двух сторон воздуховодом или пластиковым каналом.

Технические характеристики

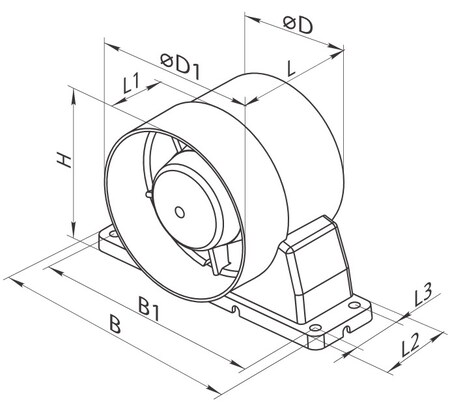

Размеры

Диаграмма

Схема подключения вентилятора к сети

Описание вентилятора

• Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Вытяжная или приточная вентиляция в зависимости от варианта установки вентилятора в системе.
• Для использования с системой пластиковых ПВХ каналов или гибких каналов.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100 мм.

Конструкция

• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP X4.

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется посредством комнатного выключателя освещения. Выключатель в поставку не входит.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вентилятор ВКО 100 устанавливается в канал соответствующего сечения. При монтаже с гибкими воздуховодами крепится с помощью хомутов.
• Вентиляторы этой серии имеют разные диаметры входного и выходного патрубков для возможности присоединения декоративной решетки серии МВ с фланцем соответствующего диаметра со стороны забора воздуха (при установке вентилятора непосредственно в отверстие вентиляционной шахты или на место существующей вентиляционной решетки).
• Вентилятор может устанавливаться на горизонтальную или вертикальную плоскую поверхность при помощи монтажного кронштейна (модель ВКО1к).
• Возможна установка 2-х вентиляторов последовательно для увеличения напора.

Примеры монтажа

Паспорт вентилятора

(файл PDF, нажмите на изображение)
