Вентиляционная решетка Вентс МВ 100 Солид

Вентиляционная решетка Вентс МВ 100 Солид с плоской лицевой панелью для установки на вытяжную шахту или воздуховод. Размер лицевой части 160х160 мм.

 Состоит из двух частей, одна монтируется к плоскости стены или воздуховода, вторая лицевая часть крепится к монтажной части.

Удаление воздуха или приток происходит через щель между посадочной и лицевой частью решетки.

Применение

• Декоративное оформление вентиляционных выходов систем вытяжной или приточной вентиляции
• Распределение воздуха системы вентиляции
• Настенный или потолочный монтаж

Конструкция

• Изготовлена из пластика белого цвета
• Крепление осуществляется с помощью четырех шурупов

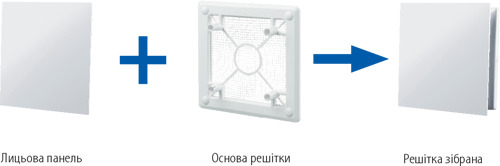

• Состоит из двух частей: основа монтируется к плоскости стены, лицевая панель крепится на нее.

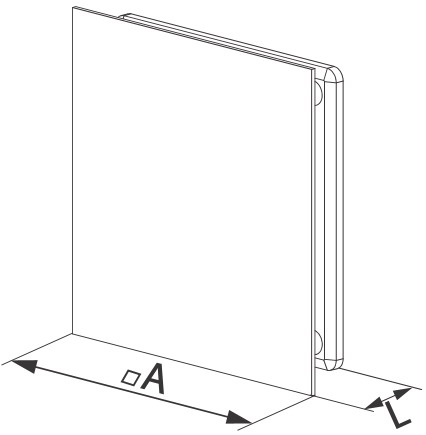

Размеры

Площадь живого сечения 0,01 м²

Размеры посадочной части 140х140 мм

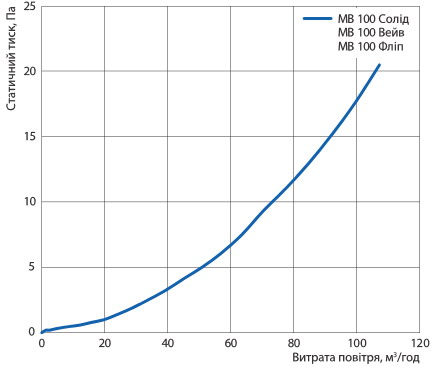

График потерь давления

Пример использования
