Вентс Микра 150 Э

Компактная установка Вентс Микра 150 Э для обеспечения вентиляции в отдельной комнате жилых помещений, коммерческих и другого назначения. Эффективно обеспечивает требуемый воздухообмен, не требует установки сети воздуховодов. Идеально подходит для обустройства системы вентиляции в помещениях, где уже выполнен ремонт.

Технические характеристики

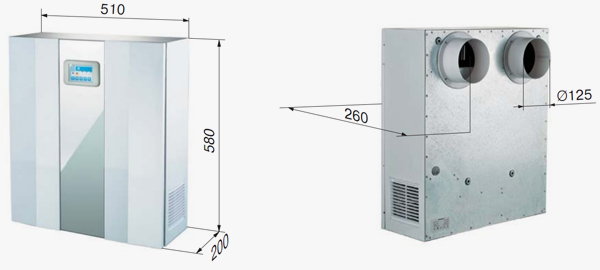

Габаритные размеры

Технические особенности установки

• встроенная система автоматики
• 5 режимов работы по производительности от 25 до 150 м³/ч
• встроенный нагреватель 350 Вт с защитой от перегрева
• пластинчатый теплообменник с эффективностью рекуперации до 80%
• бесшумная работа, уровень шума - 30-38 дБА (в зависимости от скорости вентилятора)
• используется фильтрация приточного и вытяжного воздуха для предотвращения попадания в помещение пыли, насекомых и других загрязнений
• используются ЕС вентиляторы с низким потреблением электроэнергии и безопасным напряжением 12 В
• простой монтаж не требующий специальных навыков
• возможность работы установки в непрерывном режиме

Описание конструкции установки

Установка находится в корпусе из металла с полимерным покрытием и декором из зеркальной нержавеющей стали. Внутри корпус тепло и звукоизолирован материалом из вспененного полиэтилена толщиной 10 мм. Лицевая панель легко снимается для доступа при сервисном обслуживании (при необходимости очистить или заменить фильтры).

Подача воздуха и удаление производится посредством двух осевых вентиляторов. Двигатели данных вентиляторов оборудованы встроенной тепловой защитой от перегрева. Для увеличения срока службы используются шариковые подшипники, не требующие сервисного обслуживания.

Для осуществления фильтрации приточного и вытяжного воздуха используются фильтры со степенью очистки G4, данные фильтры обеспечивают очистку входящего воздуха и защищает элементы установки от загрязнения. Для энергосбережения используется рекуператор из полистирола противоточного типа. Для дополнительного нагрева воздуха в установке используется полупроводниковый позисторный нагреватель, обладающий рядом преимуществ по сравнению с трубчатыми электронагревателями: поддержание температуры в сочетании с экономичностью, саморегулирование, высокая электропрочность, низкий уровень инфракрасного излучения, надежность эксплуатации. При этом нагреватель отличат высокий КПД - 90-95%.

Установка комплектуется встроенной защитой от обмерзания. В рекуператоре из полистирола может образовываться конденсат, который собирается в поддоне. При низких температурах наружного воздуха конденсат может замерзать, что может вызвать обмерзание и выход из строя рекуператора. Электронная защита от обмерзания в таком случае автоматически отключает приточный вентилятор, и вытяжной теплый воздух разогревает рекуператор до требуемой температуры, после чего снова включается приточный вентилятор.

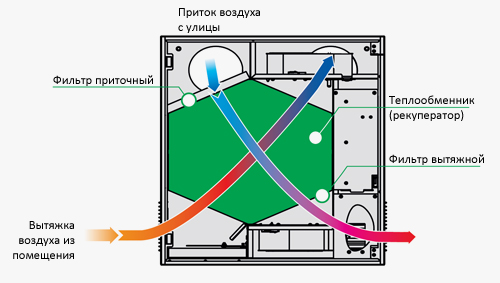

Как это работает

Воздух с улицы поступает в фильтр установки под действием приточного вентилятора, далее он попадает в рекуператор и непосредственно в помещение. Одновременно с этим воздух, который удаляется из помещения, проходит через фильтр и попадает в рекуператор. В рекуператоре вытяжной воздух отдает свое тепло через пластины рекуператора приточному воздуху, причем потоки воздуха не пересекаются и воздух не смешиваются друг с другом.

Управление работой установки

Для управления работой установки используется пульт управления с возможностью изменения режимов работы в зависимости от требования потребителя. Система автоматики позволяет установке работать в пяти режимах:

• 1 скорость - вентиляция с средней производительностью - 60 м3/ч и возможностью догрева воздуха при необходимости
• 2 скорость - вентиляция с производительностью - 105 м3/ч и возможностью догрева воздуха
• 3 скорость - вентиляция с производительностью 150 м3/ч и возможностью догрева

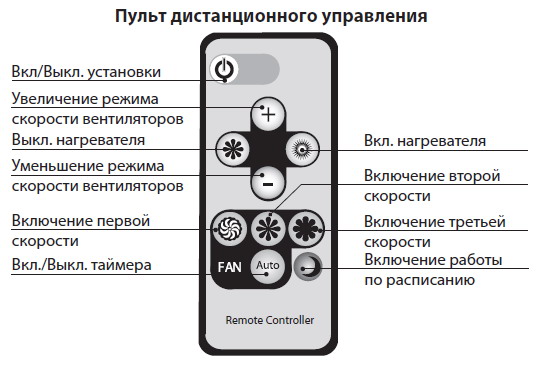

Установка также комплектуется пультом дистанционного управления

Также доступны следующие функции:

• дополнительный подогрев приточного воздуха;
• таймер включения максимальной скорости на 20-60 мин;
• настройка скорости вентиляторов;
• настройка недельного расписания работы установки;
• индикация необходимости замены фильтров и аварий.

Пример организации системы вентиляции

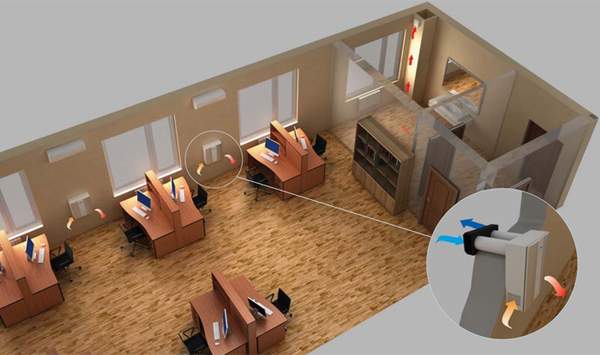

Вентиляция в офисе

В каждой комнате офиса, где требуется вентиляция, устанавливается приточно-вытяжная установка Вентс Микра 150 Э. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 60 м².

Приточно-вытяжная установка Микра монтируется на фасадную стену внутри помещения. Толщина стены может варьироваться от 100 мм и больше.

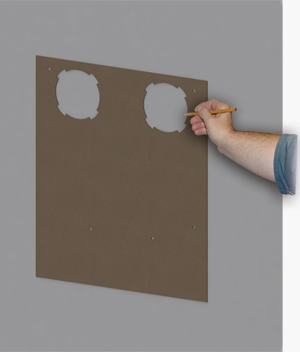

В начале, с помощью картонного кондуктора, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов. После высверливания отверстий картонный кондуктор крепится к стене при помощи дюбелей и шурупов. В отверстия вставляются пластиковые воздуховоды. Кондуктор фиксирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали.

С наружной стороны стены монтируется двойной металлический колпак, который защищает установку от попадания воды и посторонних предметов. Нижний вытяжной воздуховод необходимо установить с уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования.

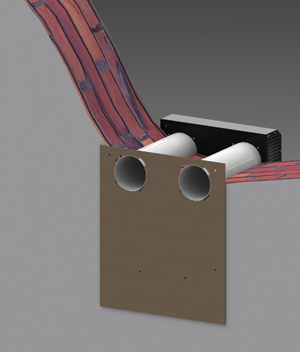

После того, как воздуховоды зафиксированы в нужном положении колпаком и кондуктором, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в кондукторе предусмотрены специальные вырезы). Когда пена затвердеет, кондуктор снимается, а излишки воздуховодов срезаются до уровня поверхности стены.

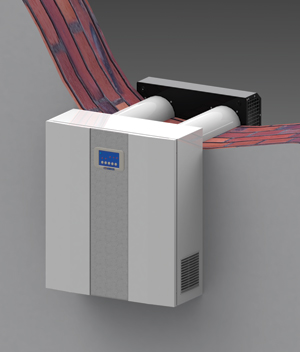

Крепление корпуса установки производится, предварительно сняв декоративную панель и вынув рекуператор. Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене при помощи дюбелей и шурупов. Установка поставляется с подключенным кабелем питания и евровилкой. При необходимости, установка может быть подключена к общей сети питания через клеммные выводы. Для этого необходимо отсоединить кабель питания от клеммной коробки и подключить заранее выведенные провода питания. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.

Гарантия

Производитель гарантирует нормальную работу устройства в течение 2 лет со дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации. Гарантийный и послегарантийный ремонт производится на заводе-производителе.

Документация

Видео - инструкция по монтажу и подключению установки Вентс Микра 150 Э
