Вытяжная установка Вентс ВА 02

Вытяжная установка Вентс ВА 02 предназначена для удаления воздуха в системах вытяжной вентиляции помещений различного назначения. Установка способна удалять воздух с номинальной производительностью 2700 м³/ч и температурой в диапазоне от -25°С до +45°С. Агрегат подсоединяется к воздуховодам с сечением 500х300 мм.

Корпус

Корпус изготовлен из алюмоцинковых стальных листов, звукоизолирован минеральной ватой толщиной 50 мм.

Вентилятор

Установки оборудованы высоконапорным бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. Вентилятор легко извлекается из корпуса для осмотра и чистки.

Монтаж

Приточные установки Вентс ВА 02 оснащены кронштейнами для облегчения монтажа агрегата. Вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Все электрические подключения выполняются через клеммную колодку, расположенную в соединительной коробке. Управление производительностью агрегатов осуществляется со щита управления с вмонтированным в нем частотным преобразователем и задатчиком оборотов Р1/010.

Технические характеристики

Габаритные размеры

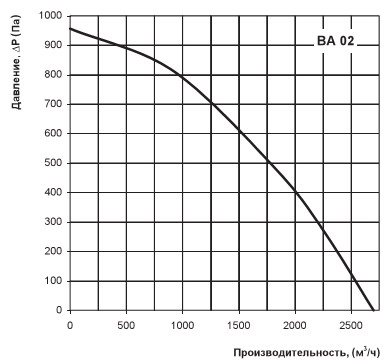

Диаграмма

Документация
