Вытяжной канальный вентилятор Вентс ВЦ-ВН 200 предназначен для использования в системах вытяжной вентиляции. Является канальным вентилятором, подключается к элементам вентиляции диаметром 200 мм. Для удобства монтажа оснащён квадратной пластиной размерами 400х400 мм.
Этот вытяжной вентилятор предназначен для настенного монтажа.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,67 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 154 |
| Производительность, м3/ч | 950 |
| Скорость вращения, об/мин | 2375 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | - 25....+50 |
| Вес, кг | 6.1 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |

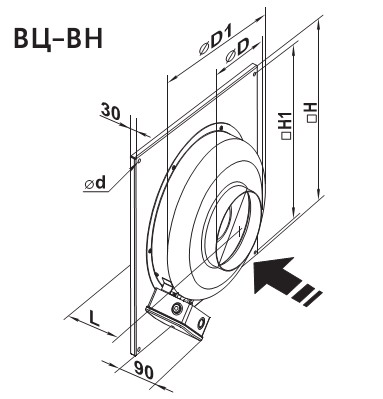

Габаритные размеры
| Размеры | ∅D | ∅d | ∅D1 | H | H1 | L |
| мм | 198 | 6.1 | 339 | 400 | 385 | 138 |

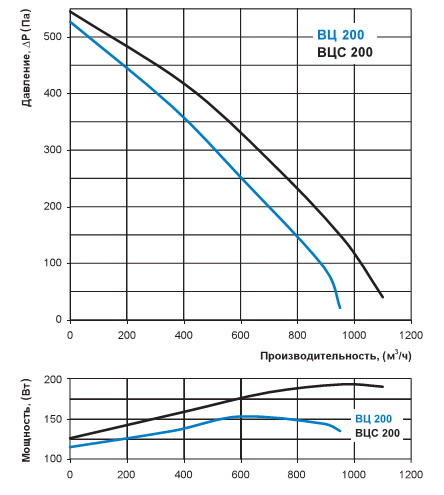

Диаграммы
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием. Возможны различные варианты исполнения вентиляторов для настенного или внутреннего монтажа.
Двигатель
В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками. Двигатель оснащён встроенной тепловой защитой с автоматическим перезапуском. Для некоторых размеров доступна версия двигателя с более мощными характеристиками. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400.
Монтаж
Канальный вентилятор предназначен для внутреннего монтажа со стороны помещения. Присоединение к стене осуществляется с помощью монтажной пластины. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Документация
(файл в формате pdf, нажмите на изображение)
Характеристики
Габариты и вес
