Вытяжной вентилятор Вентс 100 М

Технические характеристики вентилятора

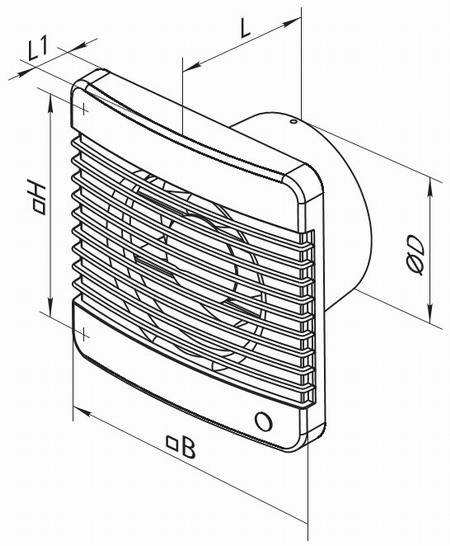

Чертеж и габаритные размеры

Схема подключения вентилятора к сети

Применение

• Вентилятор вытяжной Вентс 100 М в ванную, туалет предназначен для постоянной или периодической вытяжной вентиляции квартиры или коммерческих помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100, 125 и 150 мм.

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Степень защиты IP 34.

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор в ванную управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вытяжной вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов.

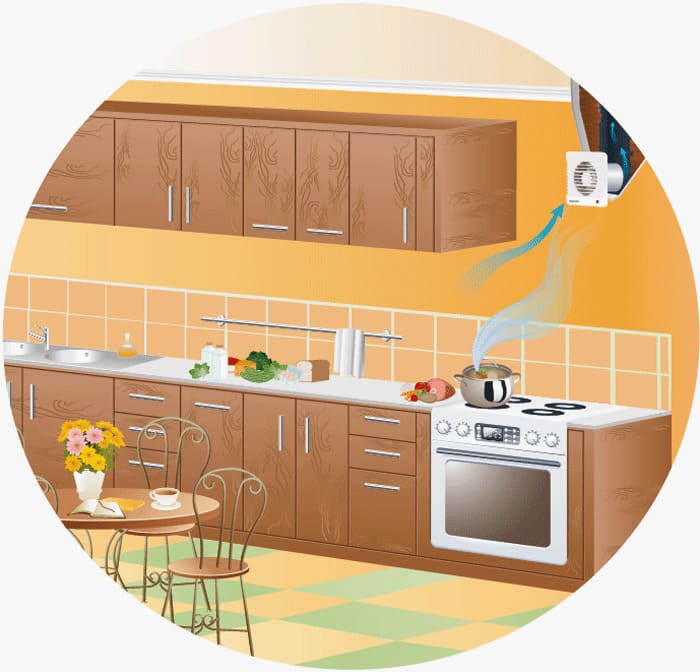

Пример монтажа

Паспорт вентилятора серии М

(файл в формате PDF, нажмите на изображение)

Видеопособие по монтажу вентилятора
