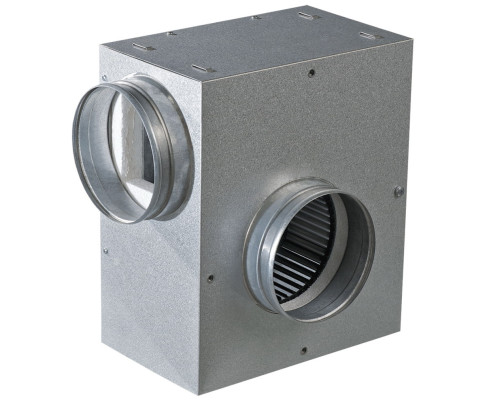

Шумоізольований вентилятор Вентс КСА 200-4Е

Шумоізольований вентилятор Вентс КСА 200-4Е призначений для використання в системах вентиляції, є канальним відцентровим вентилятором в шумоизолированном корпусі з продуктивністю 850 м³/год. В якості шумоізоляції вентилятора використаний пінополістирол. Ця модель може переміщати повітря з температурою в діапазоні від - 25°C до +40°C. Призначений для використання усередині приміщення з температурою від +1°C до 45°C.

Використовується у складі канальних систем припливної і витяжної вентиляції з діаметром підключення 200 мм.

Технічні характеристики

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора виготовлений з алюмоцинка. Тепло- і звукоізоляційний шар з пінополістиролу.

Двигун

Використовуються двух- і чотирьохполюсні асинхронні двигуни із зовнішнім ротором та робочим колесом з вперед загнутими лопатками з оцинкованої сталі. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для
досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Монтаж

Приєднувальні патрубки мають круглий переріз. У базовій комплектації вентилятор поставляється з шнуром живлення без роз'єму. Може поставлятися з шнуром з роз'ємом С14(КСА.Р). Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною в паспорті виробу.

Приклад монтажу

Паспорт вентилятора

(файл pdf, відкриється в новій вкладці)
