Описание

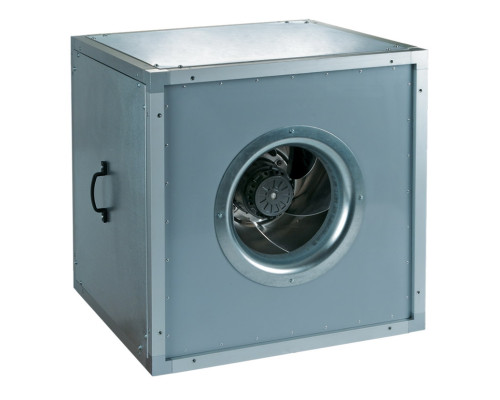

Шумоизолированный вентилятор Вентс ВШ 400-4Д с трехфазным двигателем для систем приточной или вытяжной вентиляции. Вентилятор способен осуществлять перемещение воздуха с температурой в диапазоне от -40°С до 60°С и максимальной производительностью до 3950 м3/час. Размер фланца для подключения к воздуховоду 400 мм.
Технические характеристики
| Параметр | Значение |
| Напряжение, В | 400 |
| Ток, А | 1,41 |
| Частота тока, Гц | 50/60 |
| Максимальная мощность, Вт | 515 |
| Максимальная производительность при перпендикулярном потоке, м3/час | 3950 |
| Максимальная производительность при прямом потоке, м3/час | 3740 |
| Скорость вращения, об/мин | 1415 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, С | - 40...+60 |
| Вес, кг | 39 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 400 |
Габаритные размеры
| Размеры | A |
| мм | 670 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка. В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные фланцы, они же гибкие вставки, могут быть квадратного или круглого сечения. Фланцы круглого сечения оснащены резиновыми уплотнителями. Присоединительные фланцы не входят в комплект поставки, и заказываются отдельно!
Двигатель
Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатели имеют встроенную тепловую защиту для подключения к внешнему оборудованию защиты. Благодаря применению двигателя с шарикоподшипниками с специально подобранной смазочной маслом, гарантирован бесшумный и не требующий обслуживания режим работы вентилятора.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым и осуществляться с помощью тиристорного регулятора или автотрансформатора. Изменение количества оборотов достигается уменьшением поданного напряжения. Объем перемещаемого воздуха изменяется в соответствии с изменением количества оборотов двигателя. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не превысят номинальные параметры регулятора. Регуляторы скорости заказываются отдельно.
Монтаж
Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется с помощью гибкой вставки-переходника соответствующего сечения. Вентиляторы монтируются в разрыв воздуховодов. Подключая вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусмотреть доступ для обслуживания вентилятора.
Варианты применения
Вариант применения вентилятора ВЕНТС ВШ в спортивном зале.
Вариант применения вентилятора ВЕНТС ВШ в офисном помещении.
Паспорт вентилятора
Габариты и вес
