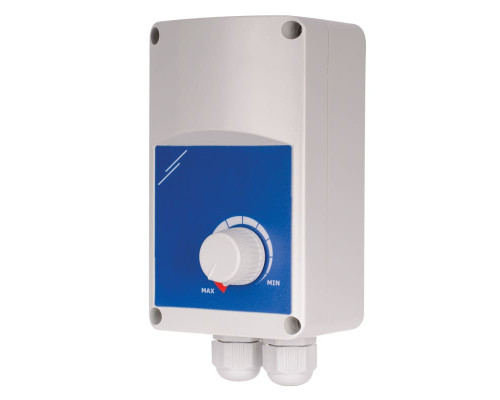

Тиристорный регулятор скорости Вентс РС-3,0-Т

Тиристорный регулятор скорости вентилятора Вентс РС-3,0-Т используется для плавного регулирования производительности однофазных вентиляторов систем приточной или вытяжной вентиляции. Регулятор совместим с вентиляторами, номинальный потребляемый ток которых не превышает 3 А.

Также к одному устройству можно подключать несколько вентиляторов, если общий потребляемый ток не превышает максимальный ток регулятора.

Технические характеристики

Конструкция регулятора

Корпус изготовлен из термопластика, на передней панели расположена ручка потенциометра. На боковой панели расположена кнопка включения с лампой индикации работы.

Как управлять

Включение делается с помощью кнопки, во включенном состоянии мигает лампа подсветки. Изменение выходной мощности делается с помощью поворота ручки потенциометра. Значение минимальной скорости от 25 до 100 % задается с помощью резистора на плате управления внутри регулятора. В регуляторе есть дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводом воздушной заслонки).

Защита

Для защиты от перегрузки используется плавкий предохранитель. Регулятор оснащен фильтром высокочастотных помех.

Схема подключения

Монтаж

Регулятор предназначен для установки внутри закрытых помещений на плоскости стены. При монтаже необходимо учитывать, что для охлаждения устройства требуется свободная рециркуляция воздуха. Нельзя устанавливать устройство над отопительными приборами или в зоне плохой конвекции воздуха.

Регулятор устанавливается только в вертикальном положении, как показано на рисунке выше.

Гарантия

Гарантийный срок составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использование регулятора не по назначению, самостоятельные модификации или самостоятельный ремонт.

Паспорт

(файл pdf, откроется в новой вкладке)
