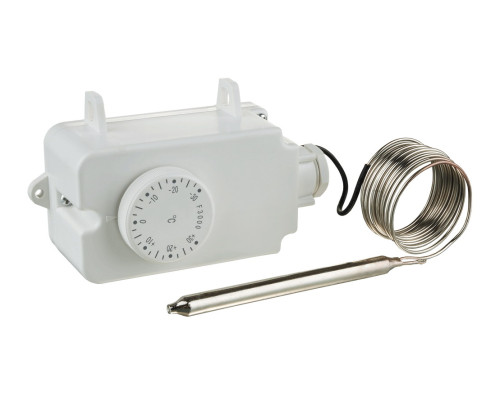

Термостат для вентиляции F-3000 (Ф-3000) используется в системах вентиляции, как устройство защиты жидкостных теплообменников и рекуператоров от обмерзания по температуре выходящего воздуха.
Термостат с переключающимися контактами также может применяться для регулировки электрических водонагревателей, посудомоечных и стиральных машин, сушильных машин, электрических печей и т.п.
Технические характеристики
| Параметр | Величина | Единица измерения |
| Температурный диапазон | от -30 до +30 | оС |
| Количество контактов | 1 | |
| Механизм сброса | автоматический | |
| Коммутационная способность реле | 16 А 230 В (при активной нагрузке) | |
| Длина капилляра | 1,5 | мм |
| Защита | IP54 | класс |
Конструкция и управление
Принцип работы основан на свойстве объемного температурного расширения. В медной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу.
Таким образом осуществляется автоматическое поддержание заданной температуры в системе. Корпус термостата изготовлен из пластика. Температурный зонд выполнен из меди. Температура, при которой термостат срабатывает, задается поворотом диска в корпусе.
Монтаж
Термостат приспособлен для установки на стене или в воздуховоде в любом положении. Корпус крепится к плоскости с помощью крепежных винтов со стороны передней панели. Термобаллон помещается в среду с контроллируемой температурой. Термостат соединяется с термобаллоном капилляром длиной 1,5 м.
Схема поключения
Паспорт
(инструкция в формате PDF, нажмите на изображение)
