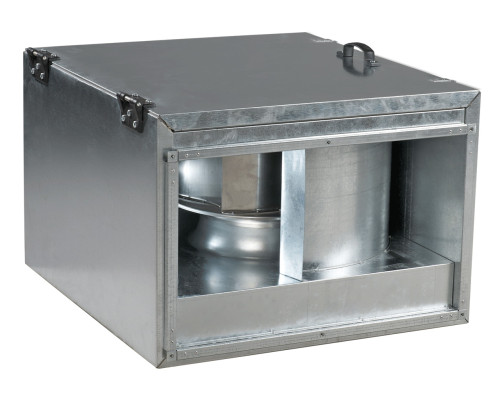

Вентилятор канальный прямоугольный Вентс ВКПИ 4Д 600х300

Канальный вентилятор для прямоугольных каналов Вентс ВКПИ 4Д 600х300 является шумоизолированным вентилятором центробежного типа с трехфазным двигателем. Предназначен для использования в системах канальной вентиляции с сечением 600х300 мм. Вентилятор может перемещать воздух с температурой в диапазоне от - 25°С до +70°С.

Технические характеристики

Габаритные размеры

Диаграмма

Конструкция

Корпус вентилятора Вентс ВКПИ 4Д 600х300 изготовлен из оцинкованной стали. Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 2-х и 4-х полюсные асинхронные двигатели с внешним ротором, которые имеют рабочее колесо с назад загнутыми лопастями, изготовленное из оцинкованной стали. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выводимыми клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателях подшипников скольжения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно).

Монтаж

Вентилятор канальный прямоугольный монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направления потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Документация

(файл pdf, откроется в новой вкладке)
