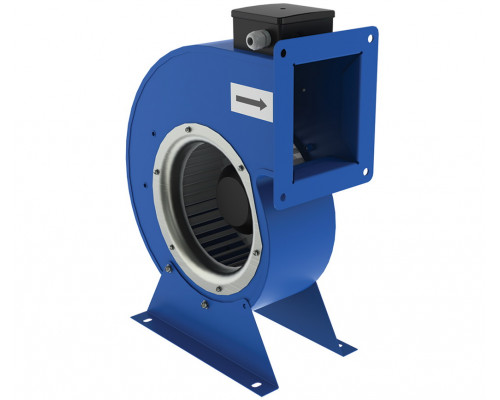

Вентилятор улитка Вентс ВЦУ 2Е 160х62 центробежного типа является однофазным вентилятором со встроенным в корпус двигателем. Предназначен для использования в составе приточных или вытяжных систем вентиляции помещений различного назначения. Вентилятор способен перемещать воздух по сети воздуховодов с температурой в диапазоне от -25°С до +50°С. Максимальная производительность данной модели 600 м3/ч. Монтаж вентилятора необходимо осуществлять в закрытом помещении, где температура воздуха выше 0°С.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,05 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 240 |
| Производительность, м3/ч | 600 |
| Скорость вращения, мин-1 | 2100 |
| Уровень шума на расстоянии 3 м, дБ(А) | 68 |
| Максимальная температура перемещаемого воздуха, С | -25...+50 |
| Вес, кг | 4,2 |
| Защита, класс | IPХ4 |
| Диаметр рабочего колеса, мм | 160 |
| Ширина рабочего колеса, мм | 62 |
Габаритные размеры
| Размеры | D | B | H | H1 | H2 | L | L1 | L2 |
| мм | 160 | 277 | 324 | 136 | 106 | 89 | 112 | 82 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВЦУ 2Е 160х62 изготовлен из стали с полимерным покрытием.
Двигатель
Используются двух- и четырехполюсные однофазные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.
Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.
Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка оборотов вентилятора улитки позволяет ему работать на более низкой скорости, когда высокая производительность не требуется. Это значительно снижает потребление энергии, делая вентиляционную систему более эффективной с точки зрения энергопотребления. Также это уменьшает нагрузку на двигатель и другие компоненты, что может продлить срок службы оборудования.
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-400 (приобретается отдельно).
Монтаж
Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно. В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным. Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно. Подача питания осуществляется через наружные клеммы.
Пример использования вентилятора серии ВЦУ
Паспорт вентилятора
