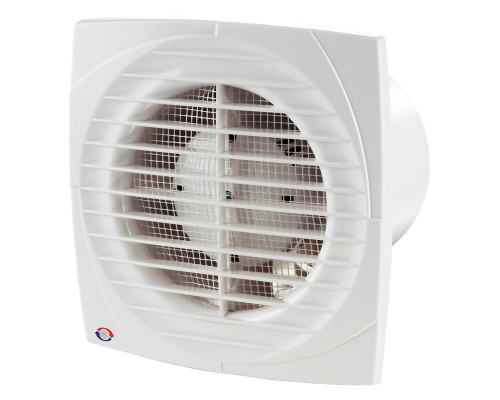

Вентилятор Вентс 100 ДТН Л с датчиком влажности на подшипниках

Вытяжной вентилятор на подшипниках с датчиком влажности Вентс 100 ДТН Л используется для вентиляции туалета, ванны или кухни. Толщина лицевой решетки всего 6,5 мм. Устанавливается в вытяжной канал в стене, можно монтировать в подвесной потолок. При потолочном монтаже труба с шахтой соединяется небольшим воздуховодом.

Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения необходимого уровня. После чего он выключается не сразу, а через время, установленное на таймере.

Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, описанный выше.

Уровень влажности устанавливается от 60 до 90 %. Время задержки выключения устанавливается от 2 до 30 минут.

Технические характеристики вентилятора

Размеры

Описание вентилятора

• Используется для постоянной или периодической вентиляции помещений туалета, ванны или кухни.
• Однофазный электродвигатель обеспечивает низкое потребление 14 Вт в час. Оборудован подшипниками скольжения, что увеличивает общий срок службы.
• Все корпусные детали вентилятора изготовлены из АБС-пластика, который устойчив к ультрафиолету, не выделяет вредных веществ и долговечен.
• Оборудован тонкой лицевой панелью
• Сетка под лицевой решеткой от насекомых.

Как работает вентилятор с таймером и датчиком влажности

Схема подключения

Вентилятор от внешнего выключателя

Вентилятор включается вместе с освещением

Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор включится при превышении установленного значения влажности, после достижения необходимого уровня влажности еще отработает время по таймеру и выключится.

Монтаж вентилятора

Вытяжной вентилятор монтируется непосредственно в вытяжной шахту помещения квартиры. Допускается потолочный монтаж, в этом случае к трубе вентилятора подключается гибкий или пластиковый воздуховод. Другой конец воздуховода устанавливается в вытяжную шахту. Все места стыков и соединений необходимо заделать силиконом, хомутами и монтажной лентой. К стене или потолку корпус вентилятора крепится с помощью четырех шурупов, которые идут в комплекте поставки.

Пример установки

Гарантия

Гарантия на эту модель вентилятора - 60 месяцев(5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Руководство пользователя

(Инструкция в формате pdf, откроется в новой вкладке)
