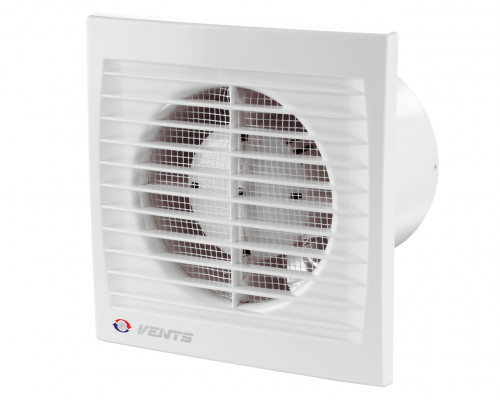

Вентилятор Вентс 125 С

Технические характеристики

Габаритные размеры

Схема подключения

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 125 мм.

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и крыльчатка вентилятора Вентс 125 С выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
• Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
• Сверхтонкая лицевая панель.
• Защитная сетка от насекомых.
• Степень защиты IP 34.

Двигатель

• Надёжный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

• При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.

Монтажные особенности

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
• Крепится к стене при помощи шурупов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Паспорт вентилятора

(файл в формате PDF, нажмите на изображение)
