Габаритные размеры
Схема подключения
Данный вентилятор оборудован шнурковым выключателем.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 24 |
| Производительность, м3/ч | 292 |
| Ток, А | 0,13 |
| Скорость вращения, мин-1 | 2400 |
| Уровень шума на расстоянии 3 м, дБ(А) | 38 |
| Вес, кг | 0,93 |
| Защита, класс | IP34 |
| Размер патрубка, мм | 150 |
Габаритные размеры
| Размеры | ∅D | B | H | L | L1 |
| мм | 150 | 205 | 165 | 132 | 14 |
Схема подключения
Схема подключения вентилятора со встроенным выключателем к сети
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 150 мм.
Конструкция
- Современный дизайн и эстетический внешний вид.

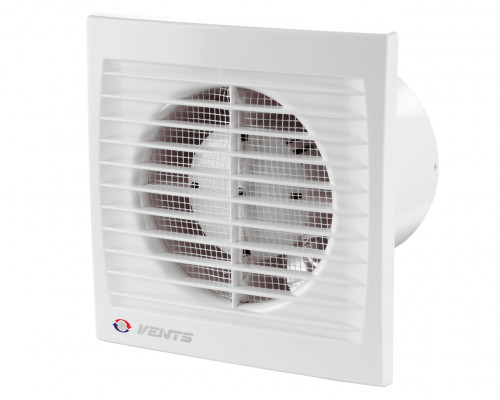

- Корпус и крыльчатка вентилятора Вентс 150 СВ выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Сверхтонкая лицевая панель.
- Защитная сетка от насекомых.
- Степень защиты IP 34.
Двигатель
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Управление
Ручное:
- Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
- Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.
Автоматическое:
- При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
- Может использоваться для потолочного монтажа.
Пример монтажа
Паспорт вентилятора
(файл в формате PDF, нажмите на изображение)
