Описание

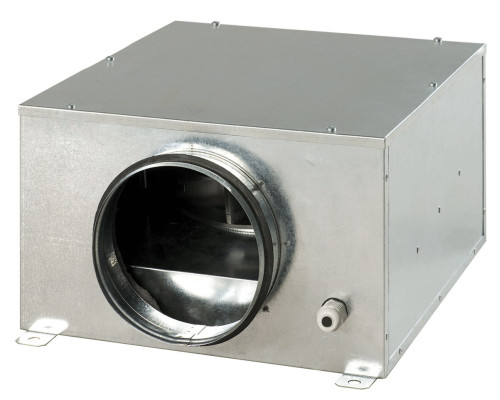

Вентилятор Вентс КСБ 250 является канальным шумоизолированным вентилятором. Максимальная производительность 1300 м3/час. Диаметр подключения к воздуховодам 250 мм. Используется для работы в составе приточной или вытяжной вентиляции, благодаря шумоизолированному корпусу может использоваться внутри обслуживаемых помещений.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,87 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 198 |
| Производительность, м3/час | 1300 |
| Скорость вращения, об/мин | 2420 |
| Уровень шума на расстоянии 3 м, дБ(А) | 41 |
| Максимальная температура перемещаемого воздуха, С | - 25...+50 |
| Вес, кг | 12,5 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 250 |
Габаритные размеры
| Размеры | D | B1 | H | B | L | L1 | L2 |
| мм | 249 | 368 | 287 | 432 | 588 | 506 | 480 |
Диаграмма
Конструкция
Корпус вентилятора Вентс КСБ 250 изготовлен из оцинкованного стального листа с использованием тепло- и звукоизоляционного материала. Подключаемые фланцы круглого сечения оснащены резиновыми уплотнениями.
Двигатель
Используются двухполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад изогнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Благодаря применению двигателя с шарикоподшипниками с специально подобранной смазочной маслом, гарантирован бесшумный и не требующий обслуживания режим работы вентилятора.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью тиристорного регулятора или автотрансформатора. Изменение количества оборотов достигается уменьшением поданного напряжения. Объем перемещаемого воздуха изменяется в соответствии с изменением количества оборотов двигателя. К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора. Регулятор скорости в поставку не входит, заказывается отдельно.
Монтаж
Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами. Вентиляторы монтируются в разрыв воздуховодов. При подключении через гибкие вставки, необходимо крепление вентилятора к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(указано стрелкой на корпусе вентилятора). Необходимо предусмотреть место доступа для обслуживания вентилятора.
Паспорт вентилятора
(файл pdf, откроется в новой вкладке)
Габариты и вес
