Описание

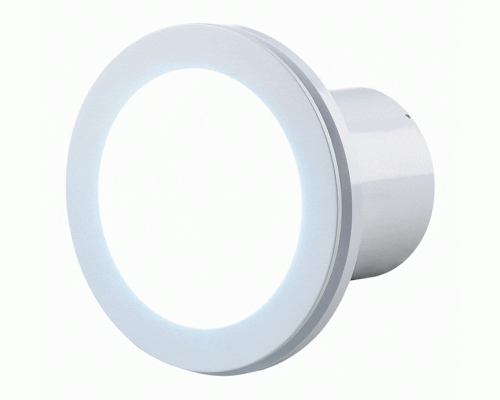

Вентилятор Вентс Люмис 100 предназначен для использования в системах вытяжной бытовой вентиляции таких помещений, как санузлы, ванные и душевые комнаты, кухни и другие частные помещения. Основной особенностью вентилятора является наличие источника света, который подсвечивает лицевые решетки при включенном вентиляторе. В качестве источника света используется светодиодная лампа 10 Вт с цветовой температурой 3000 К, что соответствует "теплому белому свету", как у лампы накаливания. Ресурс службы лампы более 30 000 часов.
Технические характеристики вентилятора
| Наименование параметра | Значение |
| Максимальная производительность, м3/час | 92 |
| Потребление, Вт | 24 |
| Напряжение, В | 220 |
| Потребляемый ток, А | 0,135 |
| Частота вращения крыльчатки, об/мин | 2410 |
| Уровень звукового давления на расстоянии 3 м, дБА | 33 |
| Вес, кг | 0,79 |
| Класс защиты | IP 24 |
| Размер патрубка, мм | 100 |
Чертеж
Общая информация
Вытяжной вентилятор Вентс 100 Люмис состоит из корпуса, крыльчатки и электродвигателя. Корпус и крыльчатка изготовлены из АБС-пластика. Этот материал является инженерным пластиком. Такой материал обладает ударопрочными свойствами, абсолютно нетоксичен в условиях его применения, устойчив к действию прямых солнечных лучей.
Для подсветки лицевой панели вентилятора используется светодиодный светильник мощностью 10 Вт, он может включаться вместе с вентилятором или отдельно от вентилятора (в зависимости от схемы подключения, см. ниже).
Вентилятор может работать постоянно или включаться периодически. Класс защиты вентилятора позволяет его использовать для вытяжной вентиляции таких помещений, как ванная или душевая комната.
Вентилятор поставляется с блоком питания для светодиодной лампы.
Электродвигатель
Для создания давления вентилятора используется электродвигатель с высокими оборотами вращения, на валу которого установлена крыльчатка. У двигателя низкое энергопотребление - 24 Вт в час, он не требует обслуживания и предназначен для постоянной непрерывной работы. Охлаждение двигателя происходит за счет воздуха, который удаляется через вентилятор. Также двигатель оборудован защитой от перегрева. Если есть такая возможность, рекомендуется подводить питание к вентилятору от стабилизатора напряжения, если такой используется в доме. Как известно, скачки напряжения в обычной сети происходят довольно часто, что сокращает срок службы электротехники.
Диаграмма аэродинамических характеристик
Обзор вентилятора
Как управлять вентилятором
Комнатный стандартный выключатель освещения подходит для включения и выключения вентилятора. В вентиляторе есть возможность включения его вместе с встроенным светильником или отдельное включение вентилятора и светильника.
Также можно включать вентилятор и регулировать его производительность регулятором скорости РС-1-300 (покупается отдельно). К одному такому регулятору можно подключить несколько вентиляторов, если их суммарная потребляемая мощность менее 300 Вт.
Схема подключения
Одновременное включение вентилятора и светильника
Включение вентилятора и встроенного светильника происходит отдельно
Как монтировать вентилятор
Вентилятор монтируется прямо в вентиляционный вытяжной канал квартиры. Если непосредственно подключить вентилятор не получается, то можно использовать пластиковый или гибкий воздуховод диаметром 100 мм. Следует отметить, что длина такого воздуховода не должна быть очень большой, также такой вентиляционный канал должен иметь минимальное количество поворотов, изгибов и т. д., поскольку это увеличивает аэродинамическое сопротивление и уменьшает производительность вентилятора.
Вентилятор можно монтировать как в стену, так и в потолок.
Пример использования вентилятора в дизайне ванной комнаты
Паспорт и руководство пользователя
Габариты и вес
