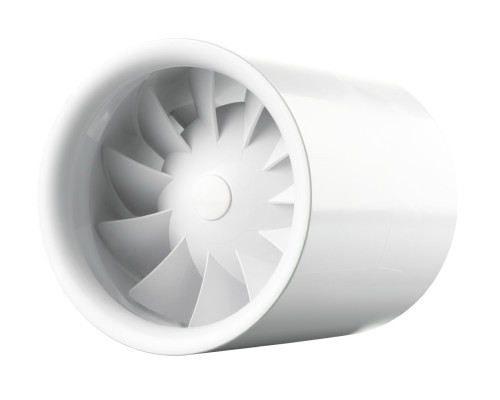

Вентилятор витяжний канальний Вентс Квайтлайн 150 Дуо

Вентилятор витяжний канальний Вентс Квайтлайн 150 Дуо двошвидкісний поставляється з однофазним двошвидкісним двигуном.

Вентилятор призначений для використання в системі припливної або витяжної вентиляції. Є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.

Конструктивні особливості

Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.

Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі Вентс 150 Квайтлайн Дуо використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.

Технічні характеристики вентилятора

Розміри

Діаграма продуктивності та тиску

Схема підключення вентилятора до мережі

Управління

Наприклад, перемикач Вентс П2-10 (перемикачі купуються окремо).

Як встановити вентилятор

• Осьовий канальний вентилятор під'єднується до повітропроводу діаметром 150 мм. Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів.
• Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установки необхідно передбачити захист від попадання конденсату або опадів.
• Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.

Приклади монтажу

Паспорт та інструкція

(інструкція у форматі pdf, відкриється при натисканні на зображення)
