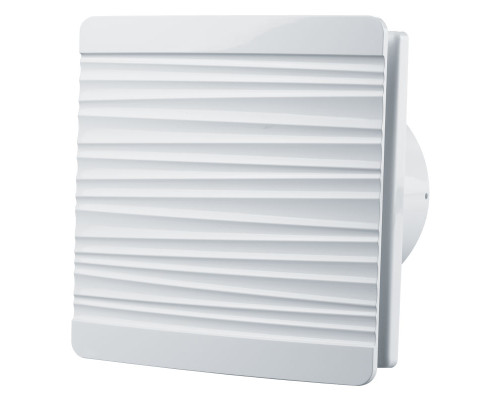

Вентилятор вытяжной Вентс 100 Флип Т с таймером

Вытяжной вентилятор с таймером Вентс 100 Флип Т предназначен для монтажа в вытяжной шахте квартиры или дома. Небольшие размеры лицевой решетки 160х160 мм позволяют использовать эту модель для вентиляции ванны или туалета, когда требуется небольшой по размерам вентилятор.

Серия вентиляторов Вейв, Солид и Флип отличаются друг от друга только внешним видом лицевых решеток.

Технические характеристики вентилятора

Размеры

Описание вентилятора

• Низкий уровень шума и потребления. Если необходимо достичь полностью бесшумной работы, то можно использовать регулятор производительности РС-1-300(приобретается отдельно). Регулятор может включать, выключать вентилятор и регулировать производительность.
• Допускается круглосуточная или кратковременная работа.
• Потребление 7,5 Вт в час.
• Корпус, крыльчатка изготовлены из АБС-пластика белого цвета. Материал ударопрочен, стойкий к износу и не выделяет вредных веществ.
• Вентилятор оснащен обратным клапаном для предотвращения попадания воздуха из шахты в обслуживаемое помещение.

Управление

Вытяжной вентилятор может включаться:

• от отдельного выключателя(в комплект поставки не входит)
• включаться совместно с освещением
• включаться от регулятора РС- 1-300, которым также можно регулировать производительность вытягивания.

Принцип работы

Вентилятор с таймером активируется внешним выключателем, который может быть выключателем освещения. После выключения освещения вентилятор продолжает работать еще время, установленное на таймере отключения, которое можно настроить в диапазоне от 2 до 30 минут, и выключится.

Как подключить вентилятор с таймером

К клеммной колодке в этой модификации вентилятора необходимо подвести следующие провода:

• прямая фаза к клемме L
• фаза через выключатель света к клемме S
• ноль к клемме N

Таким образом, для правильной работы вентилятора к вентилятору необходимо подвести два провода с фазой, один от выключателя, второй с постоянной фазой.

Монтаж вентилятора

Вытяжка в ванную или туалет может быть установлена непосредственно патрубком в вентиляционную шахту или через небольшой по длине гибкий или пластиковый воздуховод. Длина воздуховода должна быть минимальной, так как вентилятор осевой и не может создавать большое давление.

При монтаже все места соединения патрубка вентилятора с воздуховодом или шахтой необходимо заделать герметиком, хомутами или монтажной лентой. Если отверстие в стене больше патрубка вентилятора, то можно использовать настенную прямоугольную пластину с круглым отверстием под монтаж, которая приобретается отдельно.

К поверхности стены или потолка корпус вентилятора крепится с помощью четырех саморезов, которые идут в комплекте поставки.

Как задать время отключения

Снимите лицевую крышку вентилятора. Под крышкой вы увидите потенциометр(на рисунке он обозначен Toff) для регулирования времени задержки отключения. Для того, чтобы установить время, необходимо воспользоваться пластиковой отверткой, которая поставляется в комплекте с вентилятором. Не используйте другие предметы для регулирования. При регулировании не прилагайте больших усилий.

Поворот по часовой стрелке увеличивает время отключения до 30 минут, поворот против часовой стрелки уменьшает время задержки.

Пример установки в туалете

Гарантия

Гарантия на эту модель вентилятора - 60 месяцев(5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

Руководство пользователя
