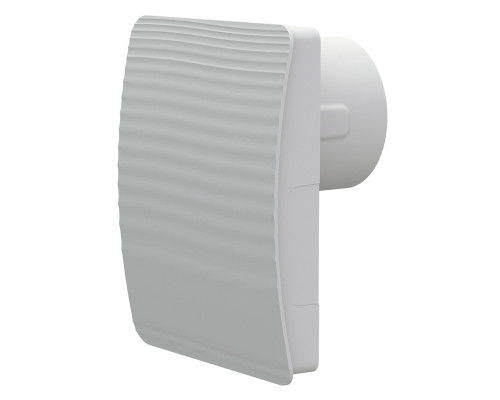

Вентилятор вытяжной Вентс 100 Стайл Т с таймером

Вытяжной вентилятор с таймером Вентс 100 Стайл Т оснащен двигателем на подшипниках. Стандартно эта серия вытяжных вентиляторов оснащена автоматической лицевой панелью, закрывающейся. При выключении вентилятора лицевая панель вентилятора плавно закрывается и перекрывает вытяжной канал. Имеет низкий уровень шума.

Вытяжной вентилятор с таймером часто используют для вентиляции помещений, таких как туалет или ванная. Время задержки можно установить от 2 до 30 минут.

Технические характеристики вентилятора

Размеры

Особенности

• Используется для вытяжной вентиляции помещения ванны, туалета, кухни или другого помещения.
• Удачное сочетание конструкции корпуса вентилятора, крыльчатки и использование подшипников позволило достичь очень тихой работы вентилятора и снизить потребление за один час до 9 Вт.
• При выключенном состоянии вентилятора вытяжной канал автоматически перекрывается. Лицевая панель оснащена термоактуатором, который обеспечивает плавное открытие или закрытие.

• В двигателе используются подшипники качения, что снижает уровень шума, увеличивает надежность и срок службы работы вытяга.
• Вентилятор имеет класс защиты IP44, что позволяет его использовать для работы во влажных помещениях. Все электрические соединения защищены герметичной силиконовой крышкой
• Для сервисной чистки блок вентилятора легко извлекается из патрубка, как показано ниже на рисунке

Схема работы

Вентилятор вытяжка позволяет увеличить эффективность удаления воздуха в таких помещениях, как туалет, ванная или кухня. Удобство заключается в том, что можно установить продолжительность работы вытяга по таймеру. Ниже приведен алгоритм работы этой модели.

Схема подключения

К клеммной колодке в этой модификации вентилятора 100 Квайт Т необходимо подвести следующие провода:

• прямая фаза к клемме L
• фаза через выключатель света к клемме LT
• ноль к клемме N

Таким образом, для правильной работы вентилятора к вентилятору необходимо подвести два провода с фазой, один от выключателя, второй с постоянной фазой.

Монтаж вентилятора

Вентилятор предназначен для установки в встроенный вытяжной канал квартиры или дома. Монтируется непосредственно патрубком в канал или через небольшой участок воздуховоду. Вентилятор является осевым и не может подключаться к очень длинному воздуховоду, это уменьшит производительность и увеличит уровень шума. Рекомендуемая длина воздуховода не более 0,5 метра. Также рекомендуется избегать по возможности поворотов воздуховода, это также влияет на производительность и уровень шума.

При прямом монтаже вентилятора в вытяжной шахте убедитесь, что патрубок вентилятора не перекрывает вытяжной канал.

Гарантия

Гарантия на вентилятор - 60 месяцев(5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. В течение этого срока производитель гарантирует нормальную работу оборудования.

Документация

Паспорт, руководство по монтажу и эксплуатации можете скачать, нажав на изображение ниже(файл pdf 1.6 MB, откроется в новой вкладке)
