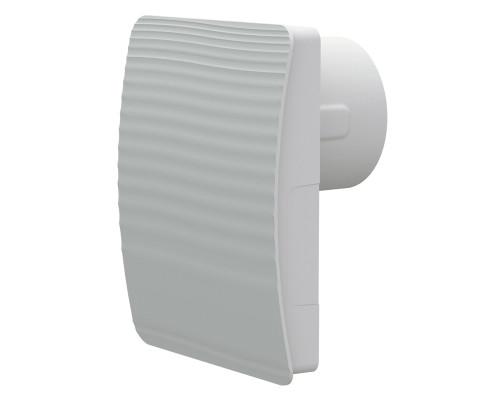

Вентилятор вытяжной Вентс 100 Стайл ТН с датчиком влажности

Вентилятор вытяжной с датчиком влажности Вентс 100 Стайл ТН оборудован таймером и лицевой панелью, которая автоматически закрывается. При выключении вентилятора лицевая панель вентилятора плавно закрывается и перекрывает вытяжной канал. Оборудован подшипниками, имеет низкий уровень шума.

Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения необходимого уровня. После чего он выключается не сразу, а через время, установленное на таймере.

Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, описанный выше.

Уровень влажности устанавливается от 60 до 90 %. Время задержки выключения устанавливается от 2 до 30 минут.

Технические характеристики вентилятора

Наименование параметра	Значение
Максимальная производительность, м3/час	97
Потребление, Вт	9
Напряжение, В	220
Потребляемый ток, А	0,059
Частота вращения крыльчатки, об/мин	2165
Уровень звукового давления на расстоянии 3 м, дБА	25
Вес, кг	0,55
Класс защиты	IP 44
Размер патрубка, мм	100

Размеры

Размеры	a	b	c	d	e
мм	175	221	77	99	39

Особенности вентилятора

• Используется для вытяжной вентиляции помещения ванны, туалета, кухни или другого помещения.
• Удачное сочетание конструкции корпуса вентилятора, крыльчатки и использование подшипников позволило достичь очень тихой работы вентилятора и снизить потребление за один час до 9 Вт.
• При выключенном состоянии вентилятора вытяжной канал автоматически перекрывается. Лицевая панель оборудована термоактуатором, который обеспечивает плавное открытие или закрытие.

• В двигателе используются подшипники скольжения, что снижает уровень шума, увеличивает надежность и срок службы работы вытяга.
• Вентилятор имеет класс защиты IP44, что позволяет его использовать для работы во влажных помещениях. Все электрические соединения защищены герметичной силиконовой крышкой
• Для сервисной очистки блок вентилятора легко извлекается из патрубка, как показано ниже на рисунке

Как работает вентилятор с датчиком влажности

Схема подключения

Вентилятор от внешнего выключателя

Вентилятор включается вместе со светом

Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор включится при превышении установленного значения влажности, после достижения необходимого уровня влажности еще отработает время по таймеру и выключится.

Монтаж вентилятора

Вытяжной вентилятор предназначен для установки в встроенный вытяжной канал квартиры или дома. Монтируется непосредственно патрубком в канал или через небольшой участок воздуховода. Вентилятор является осевым и не может подключаться к очень длинному воздуховоду, это уменьшит производительность и увеличит уровень шума. Рекомендуемая длина воздуховода не более 0,5 метра. Также рекомендуется избегать по возможности поворотов воздуховода, это также влияет на производительность и уровень шума.

При прямом монтаже вентилятора в вытяжной шахте убедитесь, что патрубок вентилятора не перекрывает вытяжной канал.

Видео монтажа и подключения

Гарантия

Гарантия на вентилятор Вентс Стайл 100 - 60 месяцев(5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. В течение этого срока производитель гарантирует нормальную работу оборудования.

Документация

Паспорт, руководство по монтажу и эксплуатации можете скачать, нажав на изображение ниже(файл pdf 1.6 MB, откроется в новой вкладке)
