Описание

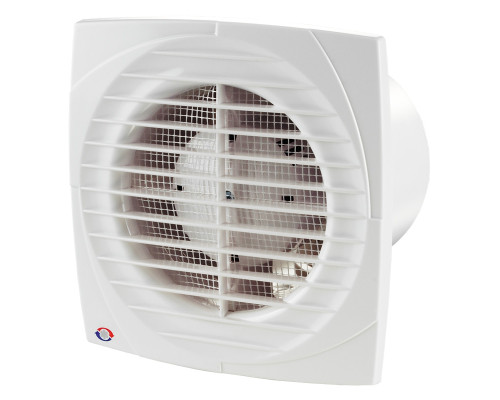

Вытяжной вентилятор с таймером Вентс 125 ДТ используется для вытяжной вентиляции туалета, ванны или кухни. Толщина решетки всего 6,5 мм. Устанавливается в вытяжной канал в стене, можно монтировать в подвесной потолок. При потолочном монтаже трубка с шахтой соединяется небольшим воздуховодом.
После включения освещения в помещении синхронно включается вентилятор. После того, как человек покидает помещение и выключает свет, вентилятор продолжает работать и удаляет влагу и запахи из помещения в течение времени, которое устанавливается на вентиляторе. Время, через которое вентилятор отключится, можно установить от 2 до 30 минут.
Технические характеристики вентилятора
| Наименование параметра | Значение |
| Максимальная производительность, м3/час | 180 |
| Потребление, Вт | 16 |
| Напряжение, В | 220 |
| Потребляемый ток, А | 0,1 |
| Частота вращения крыльчатки, об/мин | 2400 |
| Уровень звукового давления на расстоянии 3 м, дБА | 35 |
| Вес, кг | 0,74 |
| Класс защиты | IP 34 |
| Размер трубки, мм | 125 |
Размеры
| D | B | H | L | L1 |
| 125 | 176 | 140 | 114 | 12.5 |
Описание вентилятора
- Используется для постоянной или периодической вентиляции помещений туалета, ванны или кухни.
- Однофазный электродвигатель обеспечивает низкое потребление 16 Вт в час.
- Все корпусные детали вентилятора изготовлены из АБС-пластика, который устойчив к ультрафиолету, не выделяет вредных веществ и долговечен.
- Оборудован тонкой лицевой панелью
- Сетка под решеткой от насекомых.
Как включать
Вентилятор может включаться:
- с помощью стандартного клавишного выключателя
- совместно с освещением
Принцип работы вентилятора с таймером
Вентилятор с таймером активируется внешним выключателем, это может быть выключатель освещения.
Схема подключения
К клеммной колодке в этой модификации вентилятора необходимо подвести следующие провода:
- прямая фаза к клемме L
- фаза через выключатель света к клемме LT
- ноль к клемме N
Монтаж вентилятора
Вентилятор вытяжной монтируется непосредственно в вытяжной шахту помещения квартиры. Допускается потолочный монтаж, в этом случае к трубке вентилятора подключается гибкий или пластиковый воздуховод. Другой конец воздуховода устанавливается в вытяжную шахту. Все места стыков и соединений необходимо герметизировать с помощью силикона, хомутов и монтажной ленты. К поверхности стены или потолка корпус вентилятора крепится с помощью четырех шурупов, которые идут в комплекте поставки.
Пример установки
Гарантия
Гарантия на эту модель вентилятора - 60 месяцев(5 лет) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Руководство пользователя
(Инструкция в формате pdf, откроется в новой вкладке)
