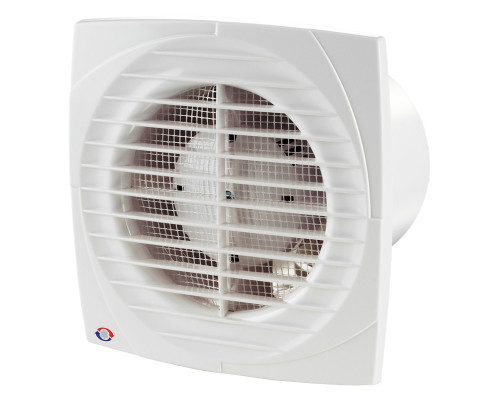

Вентилятор вытяжной Вентс 125 ДТН с датчиком влажности и таймером

Вытяжка в ванную с датчиком влажности и таймером Вентс 125 ДТН используется для вытяжной вентиляции туалета, ванны или кухни. Толщина лицевой решетки всего 6,5 мм. Устанавливается в вытяжной канал в стене, можно монтировать в подвесной потолок. При потолочном монтаже труба с шахтой соединяется небольшим воздуховодом.

Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения необходимого уровня. После чего он выключается не сразу, а через время, установленное на таймере.

Также вентилятор можно включить принудительно с помощью обычного выключателя. При прекращении подачи напряжения от него, вентилятор отработает алгоритм, описанный выше.

Уровень влажности устанавливается от 60 до 90 %. Время задержки выключения устанавливается от 2 до 30 минут.

Технические характеристики вентилятора

Размеры

Описание вентилятора

• Используется для постоянной или периодической вентиляции помещений туалета, ванны или кухни.
• Оборудован датчиком влажности для контроля воздуха во влажном помещении.
• Однофазный электродвигатель обеспечивает низкое потребление 16 Вт в час.
• Все корпусные детали вентилятора изготовлены из АБС-пластика, который устойчив к ультрафиолету, не выделяет вредных веществ и долговечен.
• Оборудован тонкой лицевой панелью
• Сетка под решеткой от насекомых.

Как работает вентилятор с таймером и датчиком влажности

Схема подключения

Вентилятор от внешнего выключателя

Вентилятор включается вместе с светом

Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор включится при превышении установленного значения влажности, после достижения необходимого уровня влажности еще поработает время по таймеру и выключится.

Монтаж вентилятора

Вентилятор вытяжной монтируется непосредственно в вытяжной шахту помещения квартиры. Допускается потолочный монтаж, в этом случае к трубе вентилятора подключается гибкий или пластиковый воздуховод. Другой конец воздуховода устанавливается в вытяжную шахту. Все места стыков и соединений необходимо герметизировать с помощью силикона, хомутов и монтажной ленты. К поверхности стены или потолка корпус вентилятора крепится с помощью четырех винтов, которые идут в комплекте поставки.

Пример установки

Гарантия

Гарантия на эту модель вентилятора - 60 месяцев(5 лет) при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

Руководство пользователя

(Инструкция в формате pdf, откроется в новой вкладке)
