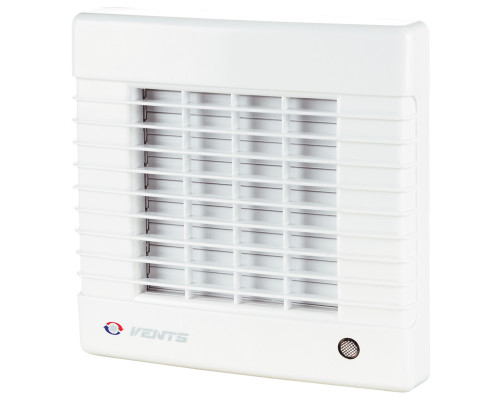

Вентилятор вытяжной Вентс 150 МА Л на подшипниках

Вытяжной вентилятор Вентс 150 МА Л на подшипниках предназначен для вентиляции бытовых помещений большой площади. Особенностью этой серии вентилятора - наличие автоматического закрывания вытяжного канала. Автоматические жалюзи открываются только тогда, когда вентилятор работает. Этот вентилятор предназначен для монтажа в канал или к небольшому участку канала диаметром 150 мм.

В этой модели используется двигатель на подшипниках, что увеличивает срок службы вентилятора до 40 000 часов.

Технические характеристики

Чертежи и размеры

Схема подключения

Схема подключения вентилятора без встроенного выключателя к сети

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малого и среднего объема воздуха на небольшие расстояния при низком сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 150 мм

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и лопасти выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
• Конструкция лопастей позволяет повысить эффективность вентилятора и срок службы двигателя.

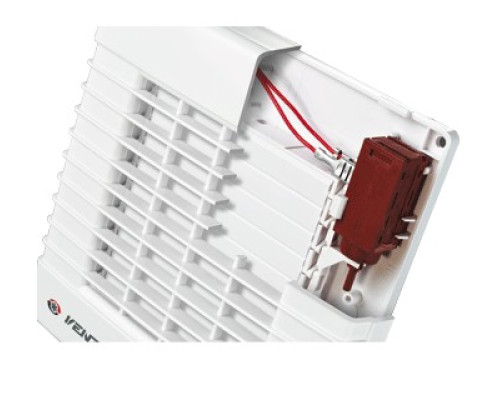

• Вентилятор оснащен устройством, обеспечивающим плавное открывание и закрывание автоматических жалюзи, предотвращающих обратный тягу.
• Класс защиты IP 24.

Двигатель

• Надежный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оснащен защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется с помощью встроенного шнуркового выключателя "B". При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществляться с помощью регулятора РС-1-300 (см. Электрические принадлежности). Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству.

Автоматическое:

• С помощью электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
• С помощью таймера "Т" (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение от 2 до 30 мин. после остановки его выключателем).
• С помощью датчика влажности и таймера "ТН" (если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; затем вентилятор отработает время, установленное на таймере и выключится).
• С помощью датчика движения и таймера "ТР" (если датчик обнаружит движение в зоне своего действия, то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).

Монтажные особенности

• Вентилятор вытяжной устанавливается непосредственно в отверстие вентиляционной шахты.
• При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
• Крепится к стене с помощью шурупов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Паспорт вентилятора серии МА

(файл pdf, откроется в новой вкладке при нажатии на изображение)
