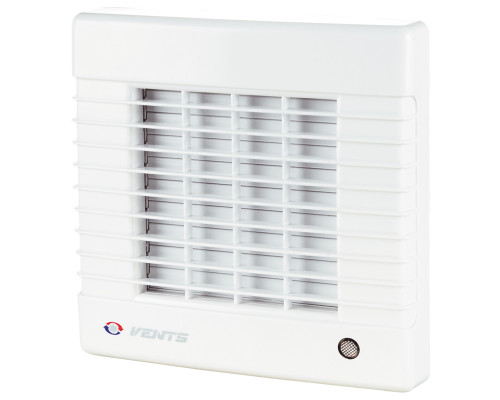

Вентилятор вытяжной Вентс 150 МА Л турбо на подшипниках

Вытяжной вентилятор Вентс 150 МА Л на подшипниках предназначен для вентиляции бытовых помещений большой площади. Особенностью этой серии вентилятора является наличие автоматического закрывания вытяжного канала. Автоматические жалюзи открываются только тогда, когда вентилятор работает. Этот вентилятор предназначен для монтажа в канал или на небольшой участок канала диаметром 150 мм.

В этой модели используется двигатель повышенной производительности на подшипниках, что увеличивает срок службы вентилятора до 40 000 часов.

Технические характеристики

Чертежи и размеры

Схема подключения

Схема подключения вентилятора без встроенного выключателя к сети

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малого и среднего объема воздуха на небольшие расстояния при низком сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 150 мм

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и лопасть выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
• Конструкция лопасти позволяет повысить эффективность вентилятора и срок службы двигателя.

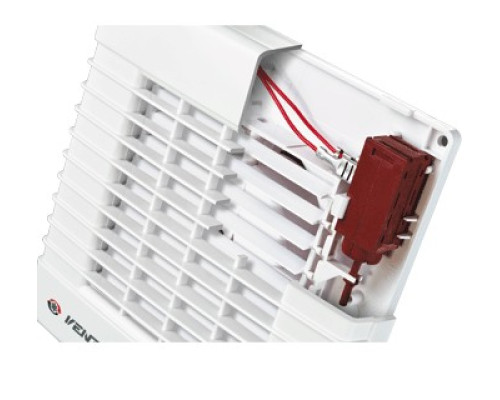

• Вентилятор оснащен устройством, обеспечивающим плавное открывание и закрывание автоматических жалюзи, предотвращающих обратный тягу.
• Класс защиты IP 24.

Двигатель

• Надежный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оснащен защитой от перегрева.

Управление

Ручное:

• Вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется с помощью встроенного шнуркового выключателя "B". При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществляться с помощью регулятора РС-1-300 (см. Электрические принадлежности). Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству.

Автоматическое:

• С помощью электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
• С помощью таймера "Т" (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение от 2 до 30 минут после остановки его выключателем).
• С помощью датчика влажности и таймера "ТН" (если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не вернется в норму; затем вентилятор отработает время, установленное на таймере и выключится).
• С помощью датчика движения и таймера "ТР" (если датчик обнаружит движение в зоне своего действия, то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 минут. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).

Монтажные особенности

• Вентилятор вытяжной устанавливается непосредственно в отверстие вентиляционной шахты.
• При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
• Крепится к стене с помощью шурупов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Паспорт вентилятора серии МА

(файл pdf, откроется в новой вкладке при нажатии на изображение)
