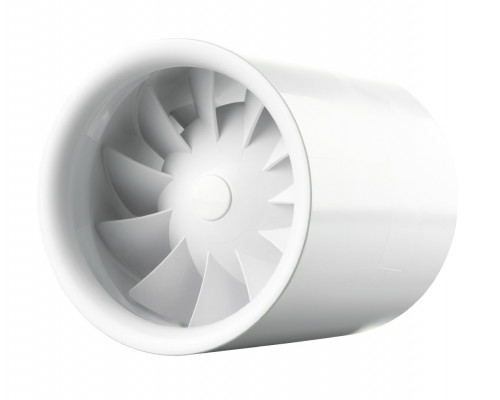

Вентилятор вытяжной канальный Вентс 125 Квайтлайн Т Дуо с таймером

Вентилятор вытяжной канальный с таймером Вентс 125 Квайтлайн Т Дуо предназначен для использования в системе приточной или вытяжной вентиляции. Вентилятор является канальным, то есть встраивается непосредственно в сеть воздуховодов или пластиковых каналов. Данная серия вентиляторов обладает пониженным уровнем шума с низким уровнем энергопотребления, что позволяет монтировать их непосредственно в обслуживаемых вентиляцией помещениях.

Данная модель оборудована двухскоростным однофазным электродвигателем и регулируемым таймером для более эффективной вентиляции. Вентилятор может работать в четырех режимах, подробнее в разделе Управление.

Конструктивные особенности

Благодаря собственной разработке компании "Вентс" удалось значительно снизить уровень шума. Аэродинамических показателей удалось достигнуть за счет разумного сочетания формы крыльчатки и скорости вращения двигателя вентилятора. Крыльчатка в вентиляторе посажена на вал электродвигателя.

Корпус вентилятора и крыльчатка изготовлены из высококачественного пластика, устойчивого к воздействию ультрафиолета. В вентиляторе используется однофазный двигатель в односкоростном исполнении. Для защиты от перегрева двигателя используется встроенная защита.

Технические характеристики вентилятора

Размеры

График аэродинамических характеристик

Схема подключения вентилятора к сети

Управление

Вентилятор вытяжной канальный может работать в 4 режимах. Каждый режим выбирается на DIP-переключателе на корпусе вентилятора.

Односкоростной режим №1

По умолчанию вентилятор не работает. При срабатывании выключателя, вентилятор начинает работать на максимальной скорости. После прерывания цепи выключателем продолжает работать еще время, которое выставлено на таймере (от 2 до 30 минут) и выключается.

Односкоростной режим №2

По умолчанию вентилятор не работает. При срабатывании выключателя, вентилятор начинает работать на минимальной скорости. После прерывания цепи выключателем продолжает работать еще время, которое выставлено на таймере (от 2 до 30 минут) и выключается.

Двухскоростной режим №3

Вентилятор работает на минимальной скорости. При подаче питания от выключателя вентилятор переключается на максимальную скорость. После прекращения подачи напряжения от выключателя, вентилятор продолжит работать еще время по таймеру и переключится на минимальную скорость.

Двухскоростной интервальный режим №4

Вентилятор работает на минимальной скорости. На максимальную скорость переключается через определенный промежуток времени, который можно установить от 1 часа до 15 часов. В таком режиме работает от 2 до 30 минут по таймеру, после чего возвращается на первую скорость. При подаче питания от внешнего выключателя, вентилятор включается на максимальную скорость. При выключении включателя продолжит работу по таймеру (от 2 до 30 мин) и перейдет на первую скорость.

Как установить вентилятор

• Осевой канальный вентилятор подсоединяется к воздуховоду диаметром 125 мм. Воздуховод устанавливается в вытяжку ванной, туалета или кухни. Если диаметр воздуховода меньше или больше используйте переход или соединитель. При монтаже с гибкими воздуховодами вентилятор крепится с помощью хомутов к стене или потолку.
• Вентилятор можно устанавливать в горизонтальном или вертикальном положении. При вертикальной установки необходимо предусмотреть его защиту от попадания конденсата или осадков.
• Вентилятор предназначен только для монтажа внутри помещений, наружный монтаж не допускается.

Примеры монтажа

Паспорт вентилятора

(инструкция в формате pdf откроется при нажатии на изображение)
