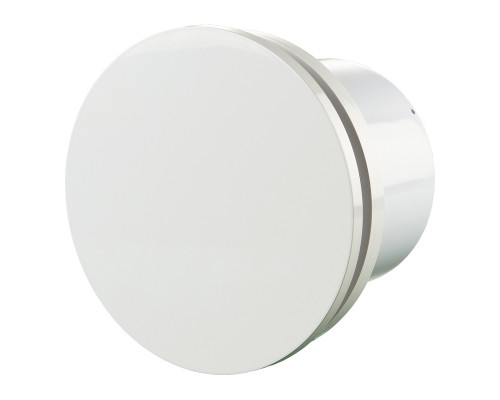

Вытяжной вентилятор с таймером на подшипниках Вентс РО 100 Т Л используется для вытяжной вентиляции квартиры или дома. Устанавливается в вытяжной канал напрямую или через воздуховод. Обеспечивает удаление воздуха с производительностью 92 м3/ч, подключается к сети 220 В.
После включения освещения в помещении синхронно включается вентилятор. После того, как человек покидает помещение и выключает свет, вентилятор продолжает работать и удаляет влагу и запахи из помещения на протяжении времени, которое выставляется на вентиляторе. Время, через которое вентилятор отключится, можно установить от 2 до 30 минут.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 14 |
| Производительность, м3/ч | 92 |
| Ток, А | 0,090 |
| Скорость вращения, мин-1 | 2300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 33 |
| Вес, кг | 0,60 |
| Защита, класс | IP34 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| Размеры | ∅D | ∅D | L | L1 |
| мм | 100 | 172 | 121 | 88 |
Диаграмма производительности
Конструкция
- Плоская круглая лицевая панель
- Корпус и крыльчатка вентилятора изготовлены из инженерного пластика АБС. Материал устойчив к повреждениям, ультрафиолету.
- Аэродинамическая форма крыльчатки уменьшает потребление и увеличивает срок службы
- Степень защиты IP 34.
- Двигатель на подшипниках оборудован защитой от перегрева
Включение и выключение
Вентилятор вытяжной может включаться от внешнего выключателя (в комплект поставки не входит) или включаться и выключаться совместно с освещением в помещении.
Принцип работы вентилятора с таймером
Вентилятор с таймером активируется внешним выключателем, это может быть выключатель освещения.
Схема подключения
К клеммной колодке в данной модификации вентилятора необходимо подвести следующие провода:
- прямая фаза к клемме L
- фаза через выключатель света к клемме LT
- ноль к клемме N
Как устанавливать
Вентилятор вытяжной можно установить непосредственно в проем вентиляционной шахты или с помощью небольшого воздуховода. Допускается монтаж в потолок. При удаленном монтаже все стыки необходимо герметизировать с помощью герметика, хомутов.
Как обслуживать
Бытовые вентиляторы требуют периодического сервисного обслуживания. Обслуживание состоит в периодической проверке состояния клеммного соединения, очистки крыльчатки и корпуса вентилятора. Очистку пластиковых деталей необходимо производить с помощью мягкой ткани и мыльного раствора. После очистки дать деталям высохнуть.
Все сервисное обслуживание проводится при выключенном питании.
Гарантия
Производитель гарантирует нормальную работу в течение 5 лет с момента продажи при условии правил транспортировки, хранения, монтажа и эксплуатации.
Паспорт
(файл pdf, откроется в новой вкладке)
