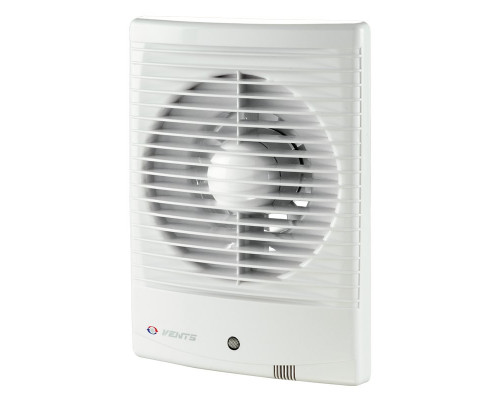

Вентилятор вытяжка Вентс 150 М3ТН К турбо с датчиком влажности используется для вытяжной вентиляции помещений в квартире, доме, офисе. Устанавливается в вытяжную шахту напрямую или через воздуховод диаметром 150 мм.
Такой вентилятор применяется для вентиляции помещений с повышенным уровнем влажности, таких как ванная, помещение сушки белья и других. Вентилятор с датчиком влажности автоматически включается при превышении влажности и работает до достижения требуемого уровня. После чего он выключается не сразу, а спустя время, выставленное на таймере.
Также вентилятор можно включить принудительно с помощью обычного выключателя, при прекращении подачи напряжения от него, вентилятор отработает алгоритм, приведенный выше.
Уровень влажности выставляется от 60 до 90 %. Время задержки выключения выставляется от 2 до 30 минут.
Данная модель оборудована обратным клапаном и двигателем повышенной производительности.
Технические характеристики вентилятора
| Параметр | Величина | Единица измерения | |
| Напряжение | 220-240 | В | |
| Частота тока | 50 | Гц | |
| Максимальная мощность | 29 | Вт | |
| Производительность | 345 | м3/ч | |
| Ток | 0,13 | А | |
| Скорость вращения | 2400 | мин-1 | |
| Уровень шума на расстоянии 3 м | 43 | dB(A) | |
| Вес | 1,01 | кг | |
| Защита | IP 34 | класс | |
| Размер патрубка | 150 | мм | |
Чертеж и габаритные размеры
| Размеры | ∅D | B | B1 | H | H1 | L | L1 |
| мм | 150 | 185 | 155 | 256 | 226 | 114 | 30 |
Применение
- Вытяжной вентилятор используется для постоянной или периодической вытяжной вентиляции ванной, санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 150 мм.
Конструкция
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
- Обратный клапан
- Защитная сетка от насекомых.
- Степень защиты IP 34.
Двигатель
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Как работает вентилятор c таймером и датчиком влажности
Схема подключения
Вентилятор от внешнего выключателя
Вентилятор включается вместе со светом
Также вентилятор может работать в режиме, когда он включается только при превышении уровня влажности. В этом случае необходимо подвести только постоянную фазу к клемме L. Вентилятор будет включаться при превышении выставленного значения влажности, после достижения требуемого уровня влажности еще проработает время по таймеру и выключится.
Монтажные особенности
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты или используется для потолочного монтажа с подключением к воздуховоду.
- При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
- Крепится к стене при помощи шурупов.
Пример монтажа
Паспорт и инструкция
(файл в формате PDF, нажмите на изображение)
