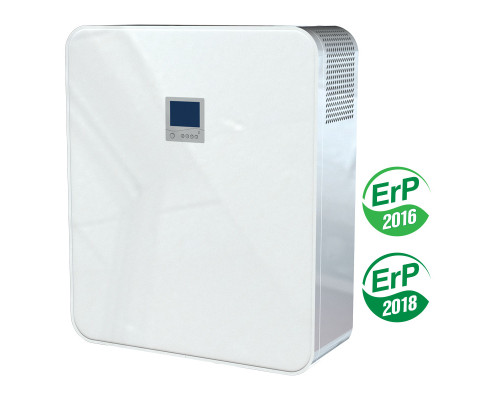

Вентс Мікра 100 Е ЕРВ

Приливно-вытяжная установка Вентс Микра 100 Е ЕРВ предназначена для обеспечения вентиляции комнаты жилого или коммерческого назначения. Идеально подходит для обустройства системы вентиляции в помещениях, где уже выполнен ремонт и нет возможности прокладки сети воздуховодов.

Установка является готовым к работе агрегатом, устанавливается с внутренней стороны помещения на внешней стене. Подогрев воздуха осуществляется с помощью противотечийного рекуператора с энтальпийной мембраной.

Эта модель оснащена электрическим нагревателем преднагрева для защиты рекуператора от обмерзания.

Управление осуществляется с помощью панели на корпусе и пульта ДУ.

Технические характеристики

Габаритные размеры

Как это работает

Установка монтируется внутри комнаты на стену, выходящую на улицу. Из установки на улицу выходят два воздуховода через отверстия в стене. Одновременно воздух из помещения удаляется и замещается воздухом с улицы с помощью двух вентиляторов. В рекуператоре эти два потока воздуха сталкиваются через материал пластин с высокой теплопроводностью, но не смешиваются. Таким образом, происходит процесс рекуперации, теплый вытяжной воздух нагревает припливной воздух с улицы.

Весь воздух, поступающий в вентиляционную установку, проходит предварительную фильтрацию. Припливной и вытяжной фильтры очищают воздух и защищают комнату и элементы вентиляции от загрязнения.

В помещение воздух поступает и удаляется через отверстия в верхней части корпуса установки.

Корпус

Стенки агрегата изготовлены из металла с полимерным покрытием. Лицевая панель изготовлена из акрила. По центру лицевой стенки расположена панель управления. Корпус изолирован слоем пенного синтетического каучука толщиной 10 мм.

Для сервисного обслуживания предусмотрено открытие лицевой панели. С обратной стороны корпуса расположены два патрубка диаметром 100 мм для забора и выкида воздуха с улицы. Также предусмотрен третий патрубок для возможности подключения дополнительного вытяжного воздуховода из другой комнаты (не рекомендуется подключать к туалету или кухне).

Вентиляторы

В этой установке используются ЕС-двигатели нового поколения, которым присуща высокая производительность и КПД, низкий уровень шума. Такие вентиляторы хорошо регулируются во всем диапазоне скоростей без ущерба для ресурса двигателя.

Моторы оснащены рабочим колесом с изогнутыми назад лопастями.

Рекуперация тепла

Подогрев воздуха в холодный период года происходит за счет рекуператора из полистирола. Тепло вытяжного воздуха передается припливному воздуху через материал с высокой теплопроводностью. При этом процессе потоки не смешиваются.

В этой модели конденсат передается через материал рекуператора припливному воздуху, поэтому дренаж в этой установке не выводится.

Фильтры

Для очистки внешнего воздуха и защиты элементов вентиляционной установки от загрязнения применяются два фильтра. Очистка припливного воздуха происходит через фильтр с классом фильтрации F8, вытяжной воздух проходит фильтрацию через фильтр класса G4.

Вставки, которые фильтруют, чистятся с периодичностью один раз в 2-4 месяца. Срок службы фильтрующей вставки составляет 1-3 года.

Нагреватель

В этой модели используется электрический нагреватель мощностью 700 Вт для предварительного нагрева воздуха перед его подачей в рекуператор. Используется для защиты рекуператора при угрозе обмерзания, включается автоматически.

При температуре припливного воздуха ниже - 3°С нагреватель автоматически обеспечивает нагревание припливного воздуха так, чтобы средняя температура вытяжного воздуха после рекуператора была не ниже +5°С.

Воздушные заслонки

Используются автоматические заслонки, которые закрывают припливной и вытяжной канал при выключении установки. Это предотвращает образование сквозняка, когда вентиляция выключена.

Управление

Для управления работой установки используется пульт управления на лицевой панели и пульт дистанционного управления.

С помощью управления можно:

• включать, выключать установку
• выбрать одну скорость из трех
• настроить индивидуальную производительность каждой из скоростей (заводские настройки: 1 скорость - 30 %, 2 скорость - 60 %, 3 скорость - 100 % от максимальной производительности)
• активировать таймер повышенной производительности с возвращением на предыдущую скорость через время от 20 до 60 минут.
• задать автоматическое изменение режимов вентиляции по недельному расписанию. Для одного дня доступны четыре записи. Каждая запись может задавать включение, выключение нагревателя и вентиляторов и изменение производительности.
• контролировать состояние установки (необходимость очистки фильтров, авария, температура в комнате)

Дополнительно к системе автоматики можно подключить следующие устройства, которые приобретаются отдельно :

• контакт щита пожарной сигнализации
• датчик влажности
• датчик СО2
• нагреватель дренажа

Пример системы вентиляции

Вентиляция комнаты в доме или квартире

В каждой комнате, где необходима вентиляция, устанавливается припливно-вытяжная установка. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 100 м². Дополнительно к установке может быть подключен вытяг из другой комнаты (туалет и кухню подключать не рекомендуется).

Монтаж

Припливно-вытяжная установка монтируется на внешнюю стену внутри помещения. Толщина стены может варьироваться от 100 мм и более.

В начале, с помощью картонного кондуктора, который входит в комплект поставки, на стене отмечаются отверстия для воздуховодов. После сверления отверстий картонный кондуктор крепится к стене с помощью дюбелей и шурупов. В отверстия вставляются пластиковые воздуховоды. Кондуктор фиксирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов далее совпадали.

После того, как воздуховоды зафиксированы в нужном положении ковпаком и кондуктором, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в кондукторе предусмотрены специальные вырезы). Когда пена застынет, кондуктор снимается, а излишки воздуховодов обрезаются до уровня поверхности стены.

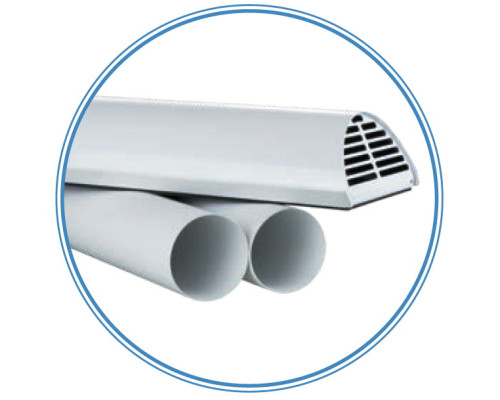

Со стороны внешней стены монтируются внешние ковпаки, которые защищают установку от попадания воды и посторонних предметов. Вытяжной воздуховод необходимо установить с наклоном
