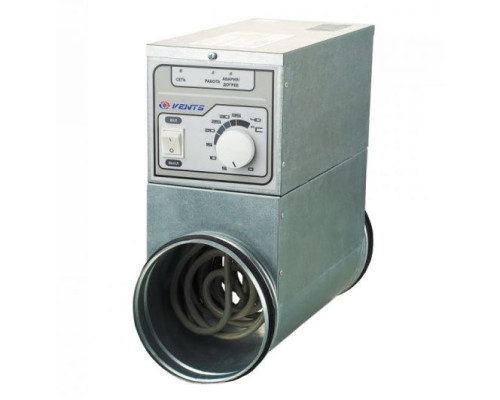

Вентс НК 150-3,6-3 У

Электрический нагреватель Вентс НК 150-3,6-3 У с встроенной регулировкой температуры используется для подогрева воздуха в системах приточной вентиляции. Для автоматического поддержания температуры воздуха в канале на заданном значении в этой серии нагревателей НК установлен модуль регулирования температуры (от 0,6 до 2,4 кВт) или блок управления (от 3,0 до 9,0 кВт)

Конструкция

Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Для герметичного соединения с воздуховодами нагреватели оборудованы резиновыми уплотнителями. Канальные нагреватели НК оснащены двумя термостатами защиты от перегрева:

• основная защита с автоматическим перезапуском (температура срабатывания +50°С). После остывания термостат автоматически замыкает управляющую цепь нагревателя.

• аварийная защита с ручным перезапуском (температура срабатывания +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Для каждого типоразмера существует несколько вариантов мощности. Большей мощности можно достичь путем установки нагревателей последовательно один за другим.

Нагреватель канальный НК...У с встроенным регулированием температуры

Для автоматического поддержания температуры воздуха в канале на заданном значении в нагревателях НК существуют модификации НК... У с модулем регулирования температуры (от 0,6 до 2,4 кВт) или с блоком управления (от 3,0 до 9,0 кВт).

• Конструкция нагревателя НК.У с модулем регулирования температуры (от 0,6 до 2,4 кВт)

На передней панели соединительной коробки расположена ручка регулятора электронного термостата с шкалой температуры от - 10 до +40 °С. нагреватель Вентс НК.У оснащен встроенным в канал датчиком температуры.

Нагреватель оснащен защитой от перегрева - термовыключателем с ручным возвращением, с номинальной температурой отключения 60 °С.

Монтаж

Конструкция нагревателя позволяет закрепить его на круглых воздуховодах с помощью хомутов. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели можно монтировать в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, который защищает от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и другими элементами системы должно быть не менее двух присоединительных диаметров.

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха нагревателя.

Запрещается подавать напряжение на нагреватель при отключенном вентиляторе.

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту :

• автоматическое регулирование мощности и температуры нагрева воздуха;
• отслеживание состояния фильтра с помощью датчика дифференциального давления;
• блокирование подачи питания на нагреватель, в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение системы вентиляции с продувкой ТЭНа нагревателя.

Технические характеристики

Габаритные размеры

Увеличение температуры воздуха на калорифере в зависимости от расхода воздуха

Диаграмма
