Вентс НК 600х350-21,0-3

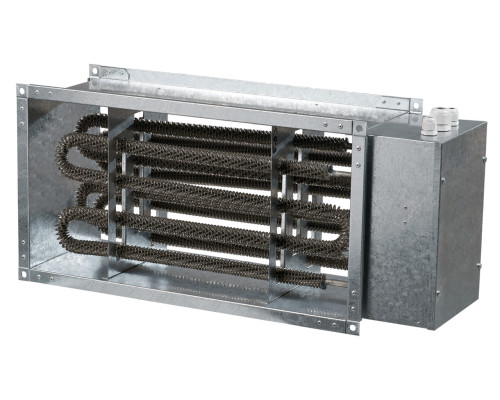

Электрический нагреватель Вентс НК 600х350-21,0-3 состоит из корпуса, коммутационного ящика и нагревательных элементов из нержавеющей стали, оборудованных дополнительным оребрением для увеличения площади теплообмена. Канальные нагреватели НК оснащены двумя термостатами защиты от перегрева:

• основная защита с автоматическим перезапуском (срабатывает при температуре выше +50°С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.

• аварийная защита с ручным перезапуском (срабатывает при температуре выше +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Для каждого типоразмера существует несколько вариантов мощности. Большей мощности можно достигнуть путем установки нагревателей последовательно один за другим.

Монтаж

Монтаж нагревателя осуществляется с помощью фланцевого соединения. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели можно устанавливать в любом положении, кроме положения электрощитом донизу (опасность затекания конденсата и замыкания электропроводки). Рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению. Перед нагревателем должен быть установлен воздушный фильтр, который защищает от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и другими элементами системы должно быть не менее диагонали калорифера, т. е. расстояние от угла до угла в его воздушной части. Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру воздуха, выходящего, 40°С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха нагревателя.

Запрещается подавать напряжение на на нагреватель при отключенном вентиляторе.

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, которая обеспечивает комплексное управление и защиту:

• автоматическое регулирование мощности и температуры нагрева воздуха;
• отслеживание состояния фильтра с помощью датчика дифференциального давления;
• блокирование подачи питания на нагреватель в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение системы вентиляции с продувкой ТЭНа нагревателя.

Технические характеристики

Габаритные размеры

Диаграмма падения давления при увеличении расхода воздуха через нагреватель

Документация

(файл pdf, откроется в новой вкладке)
