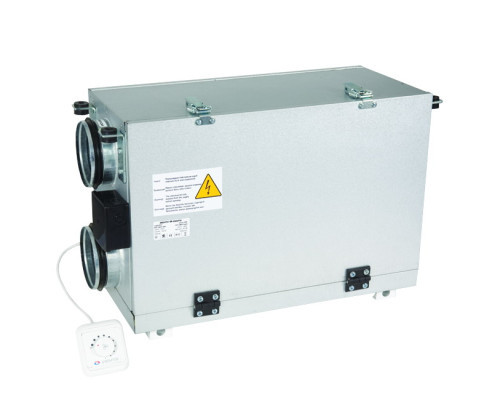

Вентс ВУТ 200 Г Мини

Припливно-вытяжная установка Вентс ВУТ 200 Г мини предназначена для вентиляции одной-трех комнат жилых или коммерческих помещений. Эта модель способна подавать свежий воздух с номинальной производительностью 200 м³/час. Максимальное потребление установки составляет всего 116 Вт в час, так как установка для подогрева не использует нагреватель. Монтаж установки необходимо осуществлять в закрытом помещении с плюсовой температурой. Вентиляционный агрегат подключается к воздуховодам 100 мм. Эта модель монтируется под потолком или на стене в горизонтальном положении.

Корпус

Корпус изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.

Фильтр

Для фильтрации припливного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4.

Вентиляторы

Установка Вентс ВУТ 200 Г мини оснащена припливным и вытяжным центробежными вентиляторами с изогнутыми назад лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператор

Пластинчатый рекуператор выполнен из алюминиевых пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отведения конденсата. Припливно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания.

В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного до холодного припливного воздуха. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре припливного воздуха в среднем ниже - 5°С конденсат в вытяжных каналах может замерзать.

Чтобы избежать процесса обмерзания рекуператора применяется электронная защита от обмерзания. Суть ее заключается в том, что по датчику температуры происходит отключение припливного вентилятора. Теплый вытяжной воздух прогревает рекуператор. Затем включается припливной вентилятор, и вся установка работает в обычном режиме.

Таким образом, в холодное время производительность установки меньше расчетной за счет периодического отключения припливного вентилятора.

Управление

Включение установки и управление ее производительностью осуществляется с помощью тиристорного регулятора оборотов двигателя(РС- 1-300), который позволяет плавно изменять скорость вращения вентиляторов в диапазоне 0-100%.

Монтаж

Припливно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боку откидной боковой панели.

Технические характеристики

Габаритные размеры

Диаграмма

Документация

(файл pdf, откроется в новой вкладке)

Видеоинструкция по монтажу установки
