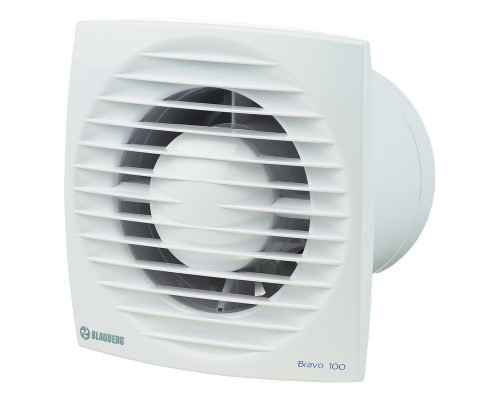

Вытяжной вентилятор Blauberg Bravo 100 T с таймером

Вытяжной вентилятор с таймером Blauberg Bravo 100 T способен удалять воздух с производительностью до 101 м³/час. Предназначен для вытяжной вентиляции и удаления воздуха в вытяжной шахте непосредственно или через воздуховод. Диаметр трубы этой модели 100 мм.

Чаще всего такие вентиляторы используют для вытяжной вентиляции туалета, ванны или кухни. Если вентилятор работает совместно с освещением, то после выключения освещения, вентилятор продолжит работать и удалит воздух в течение времени, установленного на таймере, после чего сам выключится. Время можно установить от 2 до 30 минут. Также включать такой вентилятор можно отдельным выключателем.

Основные характеристики

• Вентилятор вытяжной можно устанавливать как в стену, так и в потолок через воздуховод
• Все модели оборудованы обратным клапаном
• Используется двигатель на подшипниках качения, что уменьшает шум и увеличивает срок службы
• Возможно постоянное использование или периодическое включение
• Сервисное обслуживание вентилятора не требует особых навыков
• Гарантия составляет 5 лет

Технические параметры вентилятора

Чертежи и размеры

Схема подключения к напряжению

К вентилятору подводится:

• провод с постоянной фазой к клемме L
• провод с фазой от выключателя к клемме LT
• ноль к клемме N

Как работает вентилятор с таймером

Как монтировать

Чаще всего вентилятор монтируют непосредственно трубком в вытяжной вентиляционный канал.

При потолочном монтаже трубку вентилятора с помощью гибкого или пластикового воздуховода соединяют с шахтой.

Вентиляторы этой серии являются осевыми. Поэтому они имеют низкое давление и к ним нельзя подключать воздуховоды большой длины. Если вентиляционная шахта находится далеко от комнаты, где необходимо установить вентилятор, мы рекомендуем использовать другой тип вентилятора - центробежный канальный. Такие вентиляторы с двух сторон подключаются к воздуховоду, имеют хорошее давление. Со стороны помещения к воздуховоду подключают вентиляционные решетки, выход также делают в вентиляционную шахту.

Гарантия

Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев).

Паспорт

(Инструкция в формате pdf, откроется в новой вкладке)
