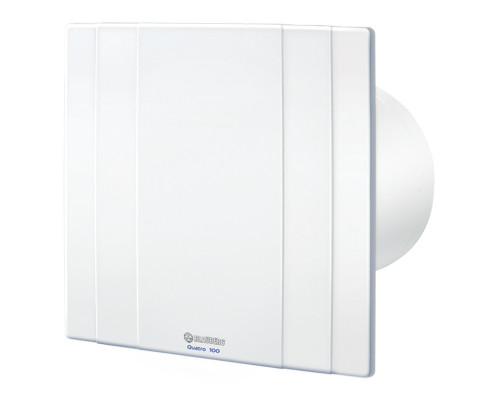

Витяжний вентилятор Blauberg Quatro 150 ST з таймером та вимикачем

Вентилятор витяжний з таймером та вимикачем Blauberg Quatro 150 ST призначений для вентиляції туалету, ванни та кухні з продуктивністю 265 м³/год. Дизайн вентилятора виконаний в стилі мінімалізм. Простота форм і ліній лицьових решіток, нейтральний колір добре вписується в інтер'єр квартири. Крильчатка вентилятора "схована" за плоскою лицьовою панеллю, видалення повітря робиться через вентиляційну щілину між решіткою та корпусом.

При цьому витяжний вентилятор здатний розвивати хорошу продуктивність і підкреслює стиль дизайну "нічого зайвого" довгим терміном служби, підтверджений гарантією виробника. З точки зору практичності вентилятор може порадувати наявністю двигуна на підшипниках і вбудованого зворотного клапана для відвертання попадання повітря з витяжного каналу в приміщення.

Ця модель обладнана таймером затримки відключення вентилятора. Після припинення подання напруги від шнуркового вимикача, вентилятор продовжить свою роботу час, заданий на таймері, після чого сам вимкнеться. Час таймера можна встановити від 2 до 30 хвилин.

Основні властивості

• Плоскі дизайнерські лицьові грати з міцного інженерного пластику
• У двигуні використовуються підшипники для зменшення шуму і збільшення терміну служби
• Вбудований зворотний клапан
• Може працювати постійно 24 години в добу або включатися періодично
• Використовується для настінного і стельового монтажу
• Простий монтаж і обслуговування
• Гарантія 5 років

Технічні характеристики вентилятора

Креслення і розміри

Як працює вентилятор з вимикачем і таймером

Схема підключення

Для правильної роботи вентилятора необхідно підвести до вентилятора три дроти:

• один дріт з постійною фазою до клеми L
• нуль до клеми N.

Включення і виключення вентилятора робиться шнурковим вимикачем.

Монтаж вентилятора

Вентилятор використовується для вентиляції в закритому приміщенні, де температура навколишнього повітря знаходиться в діапазоні від +1°С до +45°С. Монтаж здійснюють в існуючу витяжну вентиляційну шахту в приміщенні квартири або будинку. Корпус вентилятора кріпиться до поверхні стіни через отвори за допомогою шурупів, які входять в комплект постачання. Допускається використання невеликої ділянки гнучкого або пластикового повітропроводу для з'єднання патрубка вентилятора з витяжним каналом, але завдовжки не більше 0,5 метра.

Якщо вентилятор монтується в стелю, то у такому разі патрубок вентилятора і витяжна шахта з'єднується за допомогою гнучкого або пластикового повітропроводу. Місце з'єднання герметизується герметиком, гнучкий повітропровід додатково фіксується хомутом.

Гарантія

Виробник гарантує нормальну роботу виробу протягом 5 років (60 місяців) з дня продажу товару. Впродовж цього терміну, виробник бере на себе зобов'язання по ремонту виробу в гарантійних випадках.

Паспорт

(Інструкція у форматі pdf, відкриється в новій вкладці)
