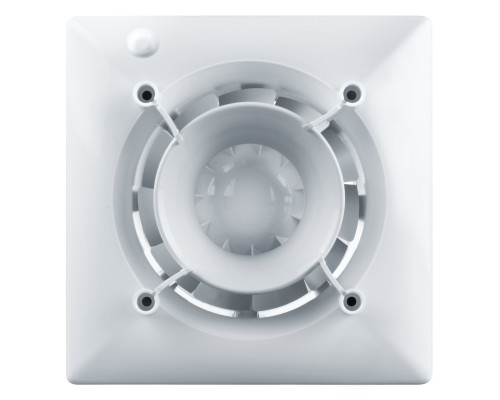

Вытяжной вентилятор на подшипниках Вентс 100 Ace T L с таймером

Вытяжной вентилятор с таймером на подшипниках Вентс 100 Эйс Т Л с пониженным уровнем шума используется для вентиляции помещений туалета, ванной комнаты и кухни. Используется совместно с дизайнерскими плоскими лицевыми решетками. Эта модель оснащена обратным клапаном и таймером задержки выключения.

Вентилятор устанавливается в вентиляционный канал непосредственно или через небольшой по длине воздуховод сечением 100 мм. Также допускается монтаж в подвесной потолок.

Вентилятор вытяжной используется с декоративной панелью, которая устанавливается на стойки. Удаление воздуха происходит через щель между лицевой панелью и корпусом вентилятора.

Вентилятор включается с помощью внешнего выключателя (может быть выключатель света). После прекращения подачи напряжения от выключателя вентилятор выключается не сразу, а через некоторое время по таймеру. Время задержки можно установить от 2 до 30 минут.

Панели с номером 160 имеют габаритный размер 160х160 мм

Панели с номером 180 имеют габаритный размер 180х180 мм

Технические характеристики

Габаритные размеры

Длина патрубка 79 мм

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малого и среднего объема потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 100 мм

Конструкция

• Вентилятор оснащен обратным клапаном специальной конструкции для предотвращения обратного потока воздуха при неработающем вентиляторе.
• Специальная аэродинамическая форма лопастей смешанного типа обеспечивает высокую производительность с низким уровнем шума 29 дБА.
• Корпус и лопасть выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
• Лицевая панель изготовлена из оргстекла.
• Конструкция лопастей позволяет повысить эффективность вентилятора и срок службы двигателя.
• Класс защиты IP 24.

Двигатель

• Надежный двигатель на подшипниках с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оснащен защитой от перегрева.

Принцип работы вентилятора с таймером

Вентилятор с таймером активируется внешним выключателем, который может быть выключателем освещения.

Схема подключения

К клеммному блоку в этой модификации вентилятора необходимо подвести следующие провода:

• прямая фаза к клемме L
• фаза через выключатель света к клемме LT
• ноль к клемме N

Монтажные особенности

• Дизайнерский вентилятор устанавливается непосредственно в отверстие вентиляционного канала.
• Возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
• Крепится к стене с помощью винтов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Гарантия

Предприятие-производитель устанавливает гарантийный срок эксплуатации (срок службы) изделия на протяжении 60 месяцев с дня продажи изделия через розничную торговую сеть, при условии выполнения потребителем правил транспортировки, хранения, монтажа и эксплуатации изделия. В случае возникновения нарушений в работе изделия по вине Предприятия-производителя в течение гарантийного срока эксплуатации (срока службы), потребитель имеет право на бесплатное устранение недостатков изделия путем проведения гарантийного ремонта.
