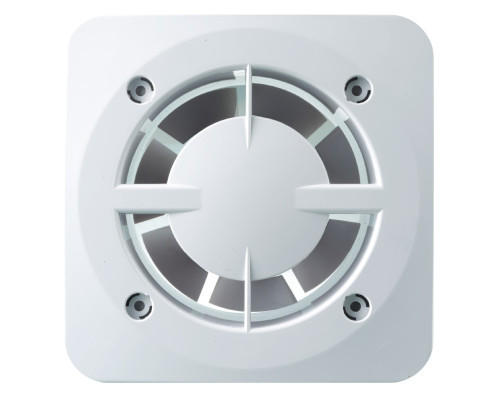

Вытяжной вентилятор Вентс 125 Бейс

Вентилятор вытяжной Вентс 125 Бейс используется для вытяжной вентиляции помещений туалета, ванной комнаты и кухни. Используется с дизайнерскими плоскими лицевыми решетками. Вентилятор устанавливается в вентиляционный канал непосредственно или через небольшой по длине воздуховод сечением 125 мм. Также допускается монтаж в подвесной потолок.

Вентилятор используется с декоративной панелью, которая устанавливается в отверстия в корпусе. Удаление воздуха происходит через щель между лицевой панелью и корпусом вентилятора.

Панели с номером 180 имеют габаритный размер 180х180 мм (Панель ФПБ Диск имеет диаметр 180 мм)

Технические характеристики

Габаритные размеры

Схема подключения

Схема подключения вентилятора к сети

Применение

• Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
• Для монтажа в вентиляционные шахты или соединения с воздуховодами.
• Перемещение малого и среднего объема потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
• Для монтажа с воздуховодами 125 мм

Конструкция

• Современный дизайн и эстетический внешний вид.
• Корпус и лопасть выполнены из высококачественного и прочного ABS пластика, устойчивого к ультрафиолету.
• Лицевая панель изготовлена из оргстекла.
• Конструкция лопасти позволяет повысить эффективность вентилятора и срок службы двигателя.
• Класс защиты IP 24.

Двигатель

• Надежный двигатель с низким энергопотреблением.
• Предназначен для непрерывной работы и не требует обслуживания.
• Оборудован защитой от перегрева.

Управление

• Вытяжной вентилятор управляется с помощью комнатного выключателя освещения. Выключатель в комплект не входит.
• Включение и регулирование скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности).

Монтажные особенности

• Дизайнерский вентилятор устанавливается непосредственно в отверстие вентиляционного канала.
• Возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
• Крепится к стене с помощью винтов.
• Может использоваться для потолочного монтажа.

Пример монтажа

Гарантия

Предприятие-производитель устанавливает гарантийный срок эксплуатации (срок службы) изделия на протяжении 60 месяцев с дня продажи изделия через розничную торговую сеть, при условии выполнения потребителем правил транспортировки, хранения, монтажа и эксплуатации изделия. В случае возникновения нарушений в работе изделия по вине Предприятия-производителя в течение гарантийного срока эксплуатации (срока службы), потребитель имеет право на бесплатное устранение недостатков изделия путем выполнения гарантийного ремонта.
