Описание

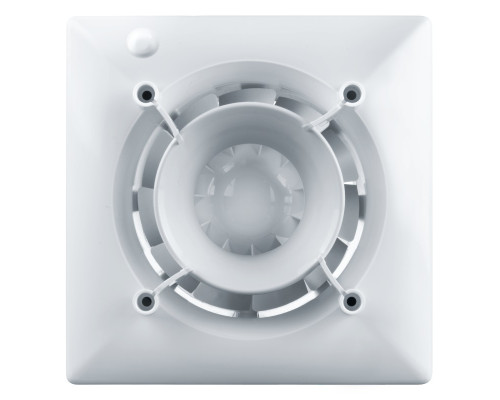

Вытяжной вентилятор с таймером Вентс 125 Ейс Т с пониженным уровнем шума используется для вентиляции помещений санузла, ванной комнаты и кухни. Используется с дизайнерскими плоскими лицевыми решетками. Эта модель оснащена обратным клапаном и таймером задержки выключения.
Вентилятор устанавливается в вентиляционный канал непосредственно или через небольшой по длине воздуховод сечением 125 мм. Также допускается монтаж в подвесной потолок.
Вентилятор используется с декоративной панелью, которая устанавливается на стойки. Вытяжка воздуха происходит через щель между лицевой панелью и корпусом вентилятора.
Вытяжной вентилятор включается с помощью внешнего выключателя (может быть выключатель света). После прекращения подачи напряжения от выключателя вентилятор выключается не сразу, а через некоторое время по таймеру. Время задержки можно установить от 2 до 30 минут.
Панели с номером 180 имеют габаритный размер 180х180 мм
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 17 |
| Расход воздуха, м3/ч | 160 |
| Ток, А | 0,11 |
| Скорость вращения, об/мин | 2200 |
| Уровень шума на расстоянии 3 м, дБ(А) | 32 |
| Защита, класс | IP24 |
| Размер трубки, мм | 125 |
Габаритные размеры
| Размеры | ∅D | A | B | L |
| мм | 124 | 180 | 158 | 122 |
Длина трубки 85 мм
Применение
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для установки в вентиляционные шахты или соединения с воздуховодами.
- Перемещение малого и среднего объема потока воздуха на небольшие расстояния при низком сопротивлении вентиляционной системы.
- Для установки с воздуховодами 125 мм
Конструкция
- Дизайнерский вентилятор оснащен обратным клапаном специальной конструкции для предотвращения обратного потока воздуха при неработающем вентиляторе.
- Специальная аэродинамическая форма лопастей смешанного типа обеспечивает высокую производительность с низким уровнем шума 32 дБА.
- Корпус и лопасть выполнены из высококачественного и прочного АБС пластика, устойчивого к ультрафиолету.
- Лицевая панель изготовлена из оргстекла.
- Конструкция лопасти позволяет повысить эффективность вентилятора и срок службы двигателя.
- Класс защиты IP 24.
Двигатель
- Надежный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
- Оборудован защитой от перегрева.
Принцип работы вентилятора с таймером
Вентилятор с таймером активируется внешним выключателем, который может быть выключателем освещения.
Схема подключения
К клеммной колодке в этой модификации вентилятора необходимо подвести следующие провода:
- прямая фаза к клемме L
- фаза через выключатель света к клемме LT
- ноль к клемме N
Особенности монтажа
- Вентилятор устанавливается непосредственно в отверстие вентиляционной шахты.
- Возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
- Крепится к стене с помощью винтов.
- Может использоваться для потолочного монтажа.
Пример монтажа
Гарантия
Предприятие-производитель устанавливает гарантийный срок эксплуатации (срок службы) изделия на протяжении 60 месяцев с дня продажи изделия через розничную торговую сеть, при условии выполнения потребителем правил транспортировки, хранения, монтажа и эксплуатации изделия. В случае возникновения нарушений в работе изделия по вине Предприятия-производителя в течение гарантийного срока эксплуатации (срока службы), потребитель имеет право на бесплатное устранение недостатков изделия путем выполнения гарантийного ремонта.
Паспорт вентилятора
(файл pdf, откроется в новой вкладке)
