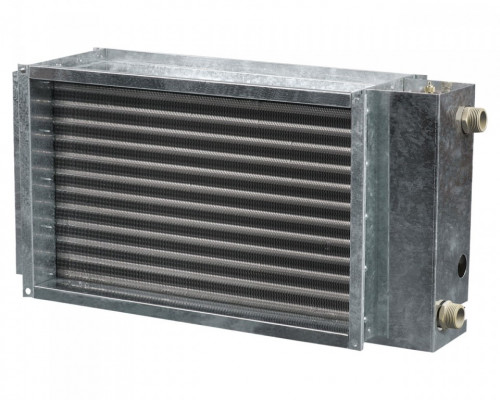

Водяной нагреватель приточного воздуха Вентс НКВ 400х200-4 выполнен в корпусе из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена – из алюминиевых пластин. Нагреватели выпускаются в двух-, трех- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100°С. На выходном коллекторе нагревателя предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от замораживания калорифера. Нагреватель оборудован ниппелем для обезвоздушивания системы.
Монтаж
Монтаж нагревателя осуществляется при помощи фланцевого соединения. Водяные нагреватели могут устанавливаться в любом положении, позволяющем произвести его обезвоздушивание. Направление движения воздуха должно соответствовать указателю на калорифере.Нагреватель рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения.
Нагреватель может устанавливаться перед или за вентилятором. Если нагреватель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации потока воздуха, а также не превышать максимально допустимую температуру воздуха внутри вентилятора.
Калорифер необходимо подключать по принципу противотока, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения.Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружного монтажа необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).
Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую управление и защиту от замерзания в комплексе:
- автоматическая регулировка мощности и температуры нагрева воздуха;
- включение системы вентиляции с предварительным прогревом нагревателя;
- применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
- отслеживание состояния фильтра при помощи датчика дифференциального давления;
- остановка вентилятора в случае угрозы замерзания нагревателя.
Правильность подключения нагревателя
 |
| Подключение против направления потока воздуха |
 |
| Подключение по направлению потока воздуха |
Технические характеристики
| Параметр | Величина |
| Масса, кг | 8,1 |
| Количество рядов трубок | 4 |
| Размер канала, мм | 400x200 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | h3 | H3 | L | L1 | L2 | K |
| мм | 400 | 420 | 440 | 565 | 200 | 220 | 240 | 150 | 200 | 38 | 65 | G 3/4" |
Диаграмма потери давления воздуха
Документация
(инструкция в формате pdf, нажмите на изображение паспорта)
