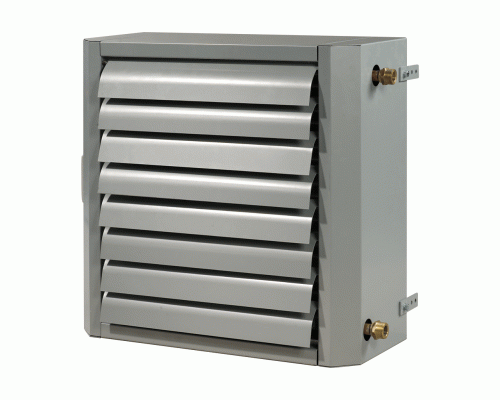

Воздушно-отопительный агрегат Вентс АОВ 25 предназначен для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Производительность вентилятора этой модели 2200 м3/ч. Позволяют быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах.
Предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения. Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.
Конструкция

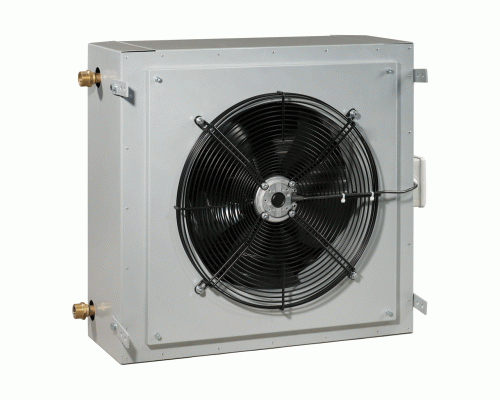

Агрегат АОВ состоит из осевого вентилятора и медно-алюминиевого оребрённого водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя.
Двигатель вентилятора
Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.
Управление и регулирование
Возможно плавное или ступенчатое регулирование скорости вращения вентилятора, которое осуществляется при помощи тиристорного или трансформаторного регулятора. Понижение скорости вращения вентиляторов позволяет уменьшить расход воздуха и объем теплопередачи на отопление или охлаждение.
Модели АОВ...А оборудованы блоком автоматики для управления режимами работы отопительного (охладительного) агрегата. Корпус изготовлен из стали с полимерным покрытием с индексом защиты IP44. Блок автоматики имеет 3 режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).
Блок оборудован выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-3 с сенсорным дисплеем (ТСТД-3 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно.
Термостат устанавливается в помещении, где размещен воздушно-отопительный (охладительный) агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и батареи отопления. Для управления несколькими воздушно-отопительными (охладительными) агрегатами, работающими в одном помещении, возможно использование одного термостата.
Монтаж
При помощи кронштейнов агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.
Преимущества воздушного отопления:
- быстрое достижение заданной температуры в помещении,
- малая инерционность системы позволяет применять переменный тепловой режим или зональный обогрев,
- высокая теплопроизводительность,
- капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Мощность вентиляторов, Вт | 136 |
| Ток, А | 0,6 |
| Расход воздуха, м3/ч | 2200 |
| Скорость вращения, мин-1 | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 53 |
| Максимальная температура теплоносителя, С | 100 |
| Защита, класс | IP 44 |
| Количество рядов трубок | 2 |
| Вес, кг | 37 |
| Класс изоляции | F |
Габаритные размеры
| Размеры | B | B2 | Н | H2 | H3 | L | L2 | L3 | K |
| мм | 680 | 785 | 605 | 450 | 468 | 360 | 286 | 600 | G 3/4" |
Технические характеристики для нагрева
| Темп. вход. воздуха, °С | Температурный перепад 90/70 °С | |||
| Мощ-ть, кВт | Темп. на выходе, °С | Расход воды, л/сек | Потеря давл. воды, кПа | |
| -15 | 34.5 | 26.0 | 1.51 | 7.5 |
| -10 | 32.0 | 29.0 | 1.40 | 6.6 |
| -5 | 30.0 | 32.0 | 1.30 | 5.8 |
| 0 | 28.0 | 35.0 | 1.19 | 5.2 |
| 5 | 26.2 | 38.5 | 1.19 | 4.5 |
| 10 | 24.2 | 41.4 | 1.12 | 3.9 |
| 15 | 22.1 | 44.2 | 1.01 | 3.3 |
| Темп. вход. воздуха, °С | Температурный перепад 80/60 °С | |||
| Мощ-ть, кВт | Темп. на выходе, °С | Расход воды, л/сек | Потеря давл. воды, кПа | |
| -15 | 30.4 | 21.2 | 1.30 | 6.0 |
| -10 | 28.3 | 24.3 | 1.22 | 5.3 |
| -5 | 26.2 | 27.4 | 1.19 | 4.6 |
| 0 | 24.1 | 30.4 | 1.12 | 4.0 |
| 5 | 22.1 | 33.3 | 1.01 | 3.3 |
| 10 | 20.1 | 36.1 | 0.94 | 2.8 |
| 15 | 18.1 | 38.8 | 0.90 | 2.3 |
| Темп. вход. воздуха, °С | Температурный перепад 70/50 °С | |||
| Мощ-ть, кВт | Темп. на выходе, °С | Расход воды, л/сек | Потеря давл. воды, кПа | |
| -15 | 26.0 | 16.0 | 1.19 | 4.6 |
| -10 | 24.0 | 19.2 | 1.12 | 4.0 |
| -5 | 22.0 | 22.0 | 1.01 | 3.4 |
| 0 | 20.0 | 25.0 | 0.90 | 2.8 |
| 5 | 18.0 | 28.0 | 0.79 | 2.3 |
| 10 | 15.9 | 30.6 | 0.68 | 1.9 |
| 15 | 13.8 | 33.0 | 0.61 | 1.4 |
| Темп. вход. воздуха, °С | Температурный перепад 60/40 °С | |||
| Мощ-ть, кВт | Темп. на выходе, °С | Расход воды, л/сек | Потеря давл. воды, кПа | |
| -15 | 22.0 | 11.0 | 1.01 | 3.4 |
| -10 | 20.0 | 14.0 | 0.90 | 2.8 |
| -5 | 18.0 | 17.0 | 0.79 | 2.3 |
| 0 | 16.0 | 20.0 | 0.68 | 1.8 |
| 5 | 14.0 | 22.0 | 0.61 | 1.4 |
| 10 | 12.0 | 25.0 | 0.50 | 1.0 |
| 15 | 9.0 | 27.0 | 0.40 | 0.7 |
Технические характеристики для охлаждения
| Темп. входящ. воздуха, °С | Температурный перепад 7/12 °С | |||
| Мощ-ть, кВт | Темп. на выходе, °С | Расход воды, л/сек | Потеря давл. воды, кПа | |
| 35 | 9.1 | 26.0 | 1.6 | 7.5 |
| 30 | 5.8 | 22.5 | 1.0 | 6.1 |
| 25 | 3.2 | 21.0 | 0.6 | 2.1 |
| 20 | 2.0 | 18.0 | 0.3 | 0.9 |
Пример монтажа
Воздушное отопление агрегатом Вентс АОВ в спортивном зале
Отопление в теплице
Применение агрегатов в автомастерской
Создание воздушного отопления на складе
Документация
(инструкция в формате pdf, нажмите на изображение)
Особенности
