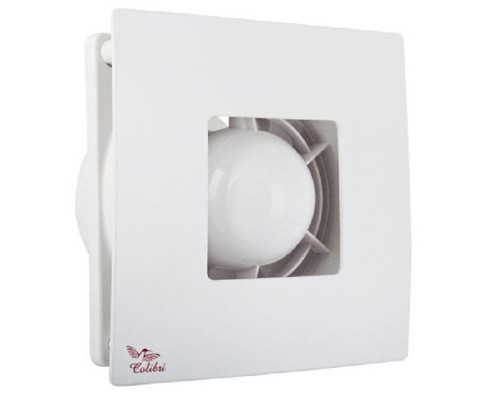

Вытяжной вентилятор с таймером Colibri Atoll 100 T используется для механического удаления воздуха помещений туалета, ванной комнаты или кухни. Его монтируют в вытяжную шахту помещения. Патрубок вставляется в шахту, к поверхности стены возле шахты вентилятор крепится шурупами. Обеспечивает удаление воздуха с производительностью 90 м3/ч.
Включение может происходить от отдельного выключателя или совместно с освещением в помещении. Эта модель оборудована таймером задержки отключения. Это работает следующим образом: пользователь выключает свет или отдельный выключатель вентиляции. Вентилятор выключается не сразу, а продолжает работать время, выставленное пользователем на таймере. По истечении этого времени вентиляция выключается.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Производительность, м3/ч | 90 |
| Скорость вращения, мин-1 | 2300 |
| Уровень шума на расстоянии 3 м, дБ(А) | 33 |
| Защита, класс | IP24 |
| Размер патрубка, мм | 100 |
Габаритные размеры
Конструкция
- Укороченный патрубок 55 мм
- Корпус и крыльчатка вентилятора изготовлены из инженерного пластика АБС. Материал устойчив к повреждениям, ультрафиолету.
- Аэродинамическая форма крыльчатки уменьшает потребление и увеличивает срок службы
- Степень защиты IP 34.
- Двигатель оборудован защитой от перегрева
Включение и выключение
Вытяжной вентилятор может включаться от внешнего выключателя (в комплект поставки не входит) или включаться и выключаться совместно с освещением в помещении.
Принцип работы вентилятора с таймером
Вентилятор с таймером активируется внешним выключателем, это может быть выключатель освещения.
Схема подключения
К клеммной колодке в данной модификации вентилятора необходимо подвести следующие провода:
- прямая фаза к клемме L
- фаза через выключатель света к клемме LT
- ноль к клемме N
Как устанавливать
Вытяжной вентилятор можно установить непосредственно в проем вентиляционной шахты или с помощью небольшого воздуховода. Допускается монтаж в потолок. При удаленном монтаже все стыки необходимо герметизировать с помощью герметика, хомутов.
Как обслуживать
Бытовые вентиляторы требуют периодического сервисного обслуживания. Обслуживание состоит в периодической проверке состояния клеммного соединения, очистки крыльчатки и корпуса вентилятора. Очистку пластиковых деталей необходимо производить с помощью мягкой ткани и мыльного раствора. После очистки дать деталям высохнуть.
Все сервисное обслуживание проводится при выключенном питании.
Гарантия
Гарантия на вентилятор - 2 года при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Паспорт
(файл pdf, откроется в новой вкладке)
